6.7 典型特性

–40°C ≤ TA = TJ ≤ +125°C，V(IN) = V(P_IN) = 24V，V(SHDN) = 2V，R(ILIM) = 30kΩ，IMON = PGOOD = FLT = 开路，C(OUT) = 1μF，C(dVdT) = 开路（除非另有说明）

TPS1663 不同负载电流下导通电阻与温度的关系
图 6-1 不同负载电流下导通电阻与温度的关系
TPS1663 关断情况下输入电源电流与电源电压的关系
图 6-3 关断情况下输入电源电流与电源电压的关系

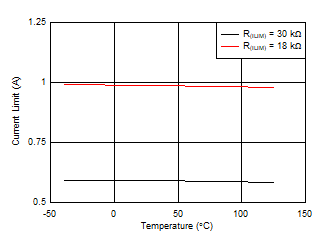

TPS1663 输出电流限制与温度的关系
图 6-5 输出电流限制与温度的关系

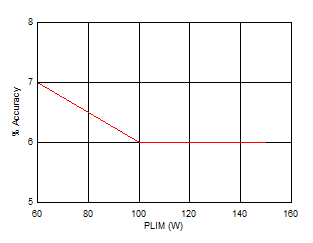

TPS1663 输出功率限制精度与 PLIM 的关系
A.
图 6-7 输出功率限制精度与 PLIM 的关系

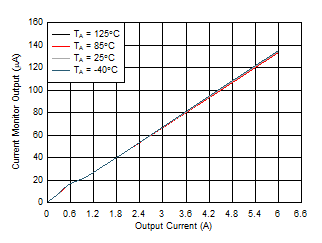

TPS1663 电流监测器输出与输出电流的关系
图 6-9 电流监测器输出与输出电流的关系

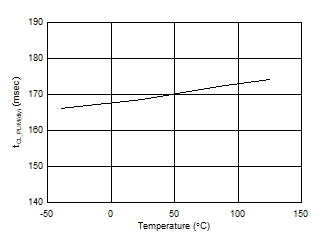

TPS1663 电流和功率限制的最长持续时间与温度的关系
图 6-11 电流和功率限制的最长持续时间与温度的关系

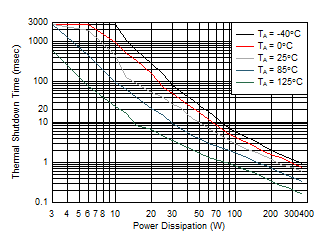

TPS1663 热关断时间与功率耗散的关系
本在 EVM 板上的 VQFN 器件上获取
图 6-13 热关断时间与功率耗散的关系

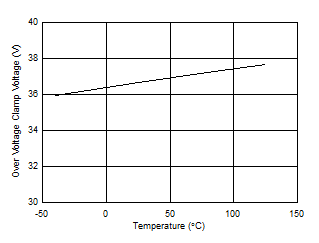

TPS1663 过压钳位阈值与温度的关系
TPS16632
图 6-2 过压钳位阈值与温度的关系

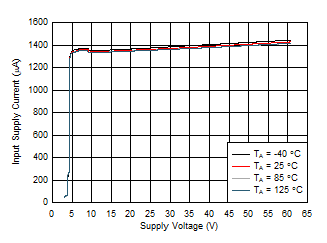

TPS1663 正常工作期间输入电源电流与电源电压的关系
图 6-4 正常工作期间输入电源电流与电源电压的关系

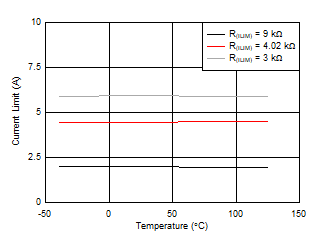

TPS1663 输出电流限制与温度的关系
图 6-6 输出电流限制与温度的关系
TPS1663 功率限制、电流限制与电源电压的关系
TPS16632 R(PLIM) = 100kΩ R(ILIM) = 3kΩ
图 6-8 功率限制、电流限制与电源电压的关系
TPS1663 低输出电流水平下的 IMON 增益精度
A.
图 6-10 低输出电流水平下的 IMON 增益精度
TPS1663 PGOOD 上升和下降延迟与温度的关系
图 6-12 PGOOD 上升和下降延迟与温度的关系
