导通漏电流

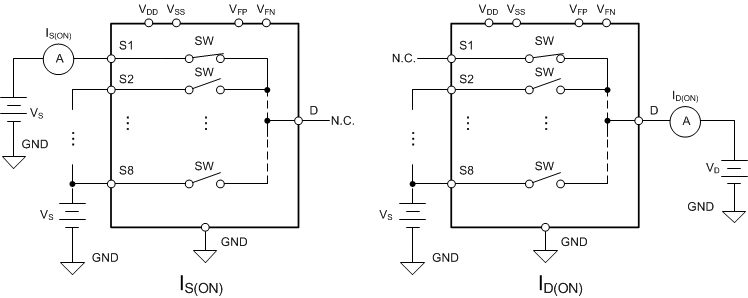

源极导通漏电流 (IS(ON)) 和漏极导通漏电流 (ID(ON)) 表示开关处于导通状态时的通道漏电流。IS(ON) 是在漏极浮动的情况下测量的,而 ID(ON) 是在源极浮动的情况下测量的。图 8-3 展示了用于测量导通漏电流的电路。

GUID-28896807-06E0-4139-9CAB-0B64B1EC2776-low.gif图 8-3 导通漏电流测量设置
