6 引脚配置和功能

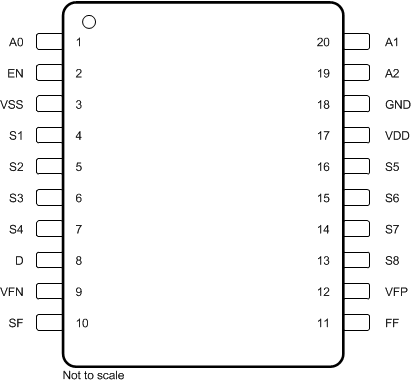

GUID-EBE401C8-0784-472C-9C9B-E78F59C1912F-low.gif图 6-1 PW 封装，20 引脚 TSSOP（顶视图）
GUID-1FB6D900-3C82-4A49-A681-8766DA87AEB7-low.gif图 6-2 RTJ 封装，20 引脚 WQFN（顶视图）
表 6-1 引脚功能：TMUX7348F
引脚 类型(1) 说明
名称 TSSOP WQFN
A0 1 19 I 逻辑控制输入地址 0 (A0)。该引脚具有 4MΩ 内部下拉电阻。该引脚还可以与特定故障引脚 (SF) 一起使用，以指示哪个输入出现故障。如需了解更多详情，请参阅节 9.4.3。
A1 20 18 I 逻辑控制输入地址 1 (A1)。该引脚具有 4MΩ 内部下拉电阻。该引脚还可以与特定故障引脚 (SF) 一起使用，以指示哪个输入出现故障。如需了解更多详情，请参阅节 9.4.3。
A2 19 17 I 逻辑控制输入地址 2 (A2)。该引脚具有 4MΩ 内部下拉电阻。该引脚还可以与特定故障引脚 (SF) 一起使用，以指示哪个输入出现故障。如需了解更多详情，请参阅节 9.4.3。
D 8 6 I/O 漏极引脚。可以是输入或输出。漏极引脚不受过压保护，应保持在推荐的工作范围内。
EN 2 20 I 高电平有效逻辑使能 (EN) 引脚。该引脚具有 4MΩ 内部下拉电阻。当引脚为低电平时，该器件被禁用，所有开关都变为高阻抗。当该引脚为高电平时，Ax 逻辑输入确定各个开关状态。如需了解更多详情，请参阅节 9.4.3。
FF 11 9 O 一般故障标志。该引脚为漏极开路输出，当在任何源极 (Sx) 输入引脚上检测到过压情况时，该引脚被断言为低电平。通过 1kΩ 上拉电阻将该引脚连接到外部电源（1.8V 至 5.5V）。
GND 18 16 P 接地 (0V) 基准。
S1 4 2 I/O 过压保护源极引脚 1。可以是输入或输出。
S2 5 3 I/O 过压保护源极引脚 2。可以是输入或输出。
S3 6 4 I/O 过压保护源极引脚 3。可以是输入或输出。
S4 7 5 I/O 过压保护源极引脚 4。可以是输入或输出。
S5 16 14 I/O 过压保护源极引脚 5。可以是输入或输出。
S6 15 13 I/O 过压保护源极引脚 6。可以是输入或输出。
S7 14 12 I/O 过压保护源极引脚 7。可以是输入或输出。
S8 13 11 I/O 过压保护源极引脚 8。可以是输入或输出。
SF 10 8 O 具体故障标志。表 9-1 展示了该引脚如何是漏极开路输出，以及当根据 A0、A1 和 A2 的状态在特定引脚上检测到过压情况时，该引脚如何被断言为低电平。通过 1kΩ 上拉电阻将该引脚连接到外部电源（1.8V 至 5.5V）。
VDD 17 15 P 正电源。该引脚是正电源电势最高的引脚。为了可靠运行，在 VDD 和 GND 之间连接一个 0.1µF 至 10µF 的去耦电容器。
VFN 9 7 P 负极故障电压电源，用于确定负极侧的过压保护触发阈值。如果触发阈值与器件的负电源相同，则连接到 VSS。为了可靠运行，在 VFN 和 GND 之间连接一个 0.1µF 至 10µF 的去耦电容器。
VFP 12 10 P 确定正极侧过压保护触发阈值的正故障电压电源。如果触发阈值与器件的正电源相同，则连接到 VDD。为了可靠运行，在 VFP 和 GND 之间连接一个 0.1µF 至 10µF 的去耦电容器。
VSS 3 1 P 负电源。该引脚是负电源电势最高的引脚。在单电源应用中，该引脚可以接地。为了可靠运行，在 VSS 和 GND 之间连接一个 0.1µF 至 10µF 的去耦电容器。
散热焊盘 — 散热焊盘。内部未连接散热焊盘。建议将焊盘连接至 GND 或 VSS 以获得最佳性能。
(1) I = 输入，O = 输出，I/O = 输入和输出，P = 电源
GUID-888BAD0E-3016-4F31-A486-FF35C59E296F-low.gif图 6-3 PW 封装，20 引脚 TSSOP（顶视图）

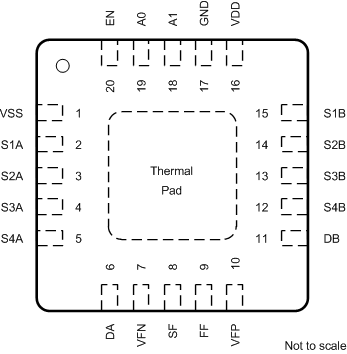

GUID-52F7380B-E67A-4250-A23F-D2E8EE49A572-low.gif图 6-4 RTJ 封装，20 引脚 WQFN（顶视图）
表 6-2 引脚功能：TMUX7349F
引脚 类型(1) 说明
名称 TSSOP WQFN
A0 1 19 I 逻辑控制输入地址 0 (A0)。该引脚具有 4MΩ 内部下拉电阻。该引脚还可以与特定故障引脚 (SF) 一起使用，以指示哪个输入出现故障。如需了解更多详情，请参阅节 9.4.3。
A1 20 18 I 逻辑控制输入地址 1 (A1)。该引脚具有 4MΩ 内部下拉电阻。该引脚还可以与特定故障引脚 (SF) 一起使用，以指示哪个输入出现故障。如需了解更多详情，请参阅节 9.4.3。
DA 8 6 I/O 漏极端子 A。可以是输入或输出。漏极引脚不受过压保护，应保持在推荐的工作范围内。
DB 13 11 I/O 漏极端子 B。可以是输入或输出。漏极引脚不受过压保护，应保持在推荐的工作范围内。
EN 2 20 I 高电平有效逻辑使能 (EN) 引脚。该引脚具有 4MΩ 内部下拉电阻。当引脚为低电平时，该器件被禁用，所有开关都变为高阻抗。当该引脚为高电平时，Ax 逻辑输入确定各个开关状态。该引脚还可以与特定故障引脚 (SF) 一起使用，以指示哪个输入出现故障。如需了解更多详情，请参阅节 9.4.3。
FF 11 9 O 一般故障标志。该引脚为漏极开路输出，当在任何源极 (Sx) 输入引脚上检测到过压情况时，该引脚被断言为低电平。通过 1kΩ 上拉电阻将该引脚连接到外部电源（1.8V 至 5.5V）。
GND 19 17 P 接地 (0V) 基准
S1A 4 2 I/O 过压保护源极引脚 1A。可以是输入或输出。
S1B 17 15 I/O 过压保护源极引脚 1B。可以是输入或输出。
S2A 5 3 I/O 过压保护源极引脚 2A。可以是输入或输出。
S2B 16 14 I/O 过压保护源极引脚 2B。可以是输入或输出。
S3A 6 4 I/O 过压保护源极引脚 3A。可以是输入或输出。
S3B 15 13 I/O 过压保护源极引脚 3B。可以是输入或输出。
S4A 7 5 I/O 过压保护源极引脚 4A。可以是输入或输出。
S4B 14 12 I/O 过压保护源极引脚 4B。可以是输入或输出。
SF 10 8 O 具体故障标志。表 9-2 展示了该引脚如何是漏极开路输出，以及当根据 A0、A1 和 EN 的状态在特定引脚上检测到过压情况时，该引脚如何被断言为低电平。通过 1kΩ 上拉电阻将该引脚连接到外部电源（1.8V 至 5.5V）。
VDD 18 16 P 正电源。该引脚是正电源电势最高的引脚。为了可靠运行，在 VDD 和 GND 之间连接一个 0.1µF 至 10µF 的去耦电容器。
VFN 9 7 P 负极故障电压电源，用于确定负极侧的过压保护触发阈值。如果触发阈值与器件的负电源相同，则连接到 VSS。为了可靠运行，在 VFN 和 GND 之间连接一个 0.1µF 至 10µF 的去耦电容器。
VFP 12 10 P 确定正极侧过压保护触发阈值的正故障电压电源。如果触发阈值与器件的正电源相同，则连接到 VDD。为了可靠运行，在 VFP 和 GND 之间连接一个 0.1µF 至 10µF 的去耦电容器。
VSS 3 1 P 负电源。该引脚是负电源电势最高的引脚。在单电源应用中，该引脚可以接地。为了可靠运行，在 VSS 和 GND 之间连接一个 0.1µF 至 10µF 的去耦电容器。
散热焊盘 — 散热焊盘。内部未连接散热焊盘。建议将焊盘连接至 GND 或 VSS 以获得最佳性能。
(1) I = 输入，O = 输出，I/O = 输入和输出，P = 电源
