6.9.7.1.2 JTAG 开关特征
在推荐的工作条件下（除非另有说明）
编号参数最小值最大值单位
2td(TCKL-TDO)TCK 低电平到 TDO 有效的延迟时间625ns

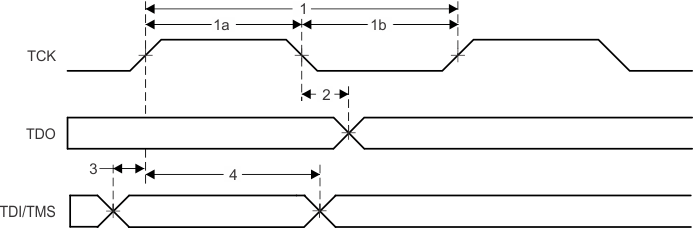

GUID-7D90E880-AE4D-4BDF-8378-C51DA8F23039-low.gif图 6-15 JTAG 时序
