6.12.3.1.1.2 McBSP 开关特征
在推荐的工作条件下（除非另有说明）
编号(1)(2) 参数 最小值 最大值 单位
M1 tc(CKRX) 周期时间，CLKR/X CLKR/X 内部 2P ns
M2 tw(CKRXH) 脉冲持续时间，CLKR/X 高电平 CLKR/X 内部 D-5 (3) D+5 (3) ns
M3 tw(CKRXL) 脉冲持续时间，CLKR/X 低电平 CLKR/X 内部 C-5 (3) C+5 (3) ns
M4 td(CKRH-FRV) CLKR 高电平到内部 FSR 有效的延迟时间 CLKR 内部 -7 7.5 ns
CLKR 外部 3 27
M5 td(CKXH-FXV) CLKX 高电平到内部 FSX 有效的延迟时间 CLKX 内部 -5 6 ns
CLKX 外部 3 27
M6 tdis(CKXH-DXHZ) CLKX 高电平到 DX 在最后一个数据位后为高阻抗的禁用时间 CLKX 内部 –8 8 ns
CLKX 外部 3 15
M7 td(CKXH-DXV) CLKX 高电平到 DX 有效的延迟时间。 CLKX 内部 -3 9 ns
这应用于除传输的第一个位之外的所有位。 CLKX 外部 5 25
CLKX 高电平到 DX 有效的延迟时间 DXENA=0 CLKX 内部 -3 8
CLKX 外部 5 20
当处于数据延迟 1 或者 2（XDATDLY=01b 或者 10b）模式时，只应用于传输的第一个位 DXENA=1 CLKX 内部 P–3 P+8
CLKX 外部 P+5 P+20
M8 ten(CKXH-DX) CLKX 高电平待 DX 被驱动的使能时间 DXENA=0 CLKX 内部 -6 ns
CLKX 外部 4
当处于数据延迟 1 或者 2（XDATDLY=01b 或者 10b）模式时，只应用于传输的第一个位 DXENA=1 CLKX 内部 P-6
CLKX 外部 P+4
M9 td(FXH-DXV) FSX 高电平到 DX 有效的延迟时间 DXENA=0 FSX 内部 8 ns
FSX 外部 17
当处于数据延迟 0（XDATDLY=00b）模式时，只应用于传输的第一个位。 DXENA=1 FSX 内部 P+8
FSX 外部 P+17
M10 ten(FXH-DX) FSX 高电平到 DX 驱动的使能时间 DXENA=0 FSX 内部 -3 ns
FSX 外部 6
当处于数据延迟 0（XDATDLY=00b）模式时，只应用于传输的第一个位 DXENA=1 FSX 内部 P-3
FSX 外部 P+6
(1) 极性位 CLKRP=CLKXP=FSRP=FSXP=0。如果任一信号的极性被反转，那么该信号的时序基准也被反转。
(2) 2P=1/CLKG，单位为 ns。
(3) C=CLKRX 低脉冲宽度=P
D=CLKRX 高脉冲宽度=P

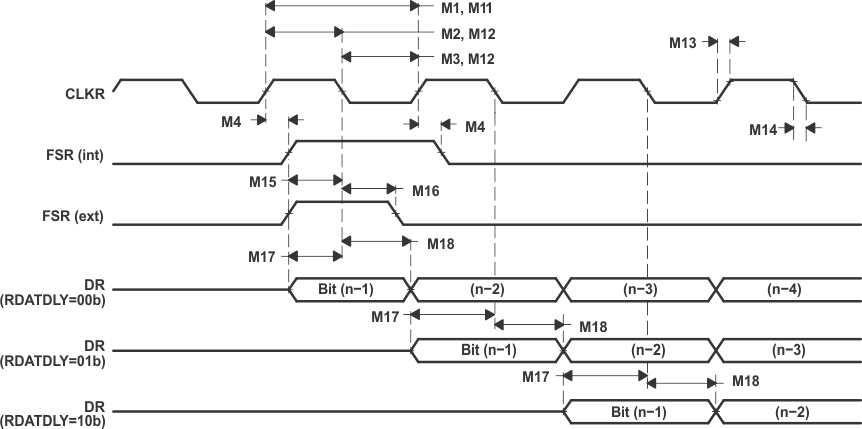

GUID-0A5F8C54-41A1-407F-929E-A4723671BD91-low.gif图 6-69 McBSP 接收时序

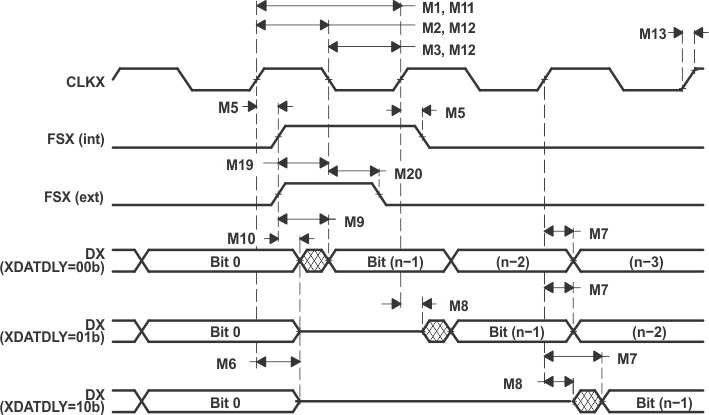

GUID-DD3D088A-06F2-400F-A3D9-79B43B8BF4F2-low.gif图 6-70 McBSP 传输时序
