5.6 典型特性

在工作温度范围（TJ = –40°C 至 85°C）、VIN = VOUT(nom) + 2.1V、IOUT = 1mA、VEN = VIN 且 CIN = COUT =1μF 下测得（除非另有说明）；典型值在 TJ = 25°C 下测得

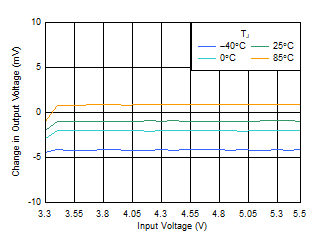

TLV740 TLV740P 线性调整率与 VIN 间的关系
图 5-1 线性调整率与 VIN 间的关系

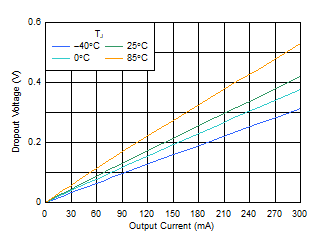

TLV740 TLV740P 压降与 IOUT 间的关系
VOUT = 1.0 V
图 5-3 压降与 IOUT 间的关系

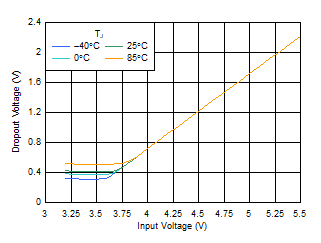

TLV740 TLV740P 压降与 VIN 间的关系
VOUT = 1.0 V
图 5-5 压降与 VIN 间的关系

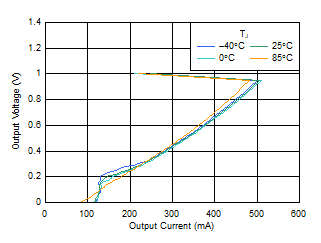

TLV740 TLV740P 折返电流限值与 IOUT 间的关系
VOUT = 1.0 V
图 5-7 折返电流限值与 IOUT 间的关系
TLV740 TLV740P 折返电流限值与 IOUT 间的关系
VOUT = 3.3 V
图 5-9 折返电流限值与 IOUT 间的关系
TLV740 TLV740P IGND 与 IOUT 间的关系
VOUT = 3.3 V
图 5-11 IGND 与 IOUT 间的关系
TLV740 TLV740P UVLO 上升和下降阈值与温度间的关系

图 5-13 UVLO 上升和下降阈值与温度间的关系

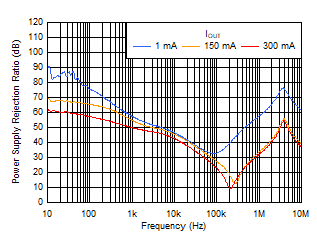

TLV740 TLV740P PSRR 与频率和 IOUT 间的关系
CIN = 开路，VOUT = 1.8V
图 5-15 PSRR 与频率和 IOUT 间的关系

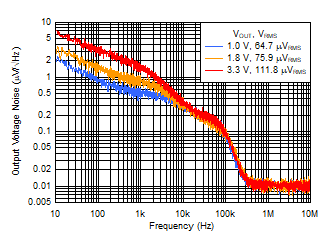

TLV740 TLV740P 输出噪声与频率和 VOUT 间的关系

图 5-17 输出噪声与频率和 VOUT 间的关系

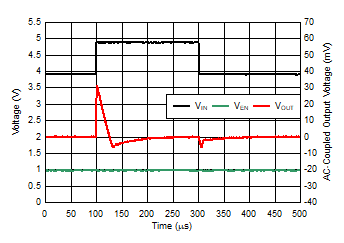

TLV740 TLV740P 线路瞬态
VIN = 3.9V 至 4.9V，转换率 = 1V/µs，VEN = 1V，
IOUT = 150mA
图 5-19 线路瞬态
TLV740 TLV740P 负载瞬态
VIN = 3.9V，VEN = 1V，IOUT = 1mA 至 150mA，
转换率 = 1A/µs
图 5-21 负载瞬态

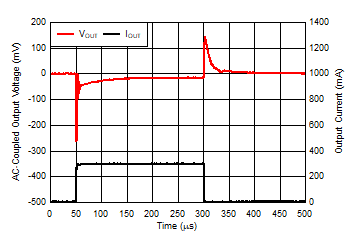

TLV740 TLV740P 负载瞬态
VIN = 3.9V，VEN = 1V，IOUT = 1mA 至 300mA，
转换率 = 1A/µs
图 5-23 负载瞬态

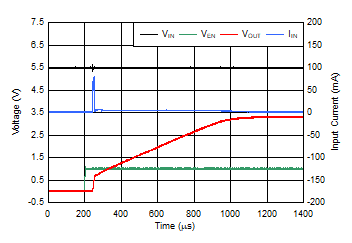

TLV740 TLV740P EN 启动，浪涌电流
VIN = 5.5V，CIN = 开路，IOUT = 开路
图 5-25 EN 启动，浪涌电流
TLV740 TLV740P 使能关断响应
VIN = 5.5V，VEN = 1V 至 0 V，IOUT = 开路
图 5-27 使能关断响应

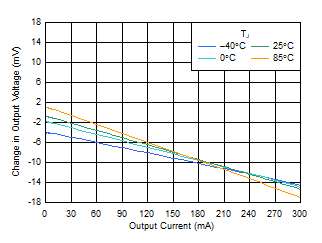

TLV740 TLV740P 负载调整率与 IOUT 间的关系
图 5-2 负载调整率与 IOUT 间的关系
TLV740 TLV740P 压降与 IOUT 间的关系
VOUT = 3.3 V
图 5-4 压降与 IOUT 间的关系
TLV740 TLV740P 压降与 VIN 间的关系
VOUT = 3.3 V
图 5-6 压降与 VIN 间的关系

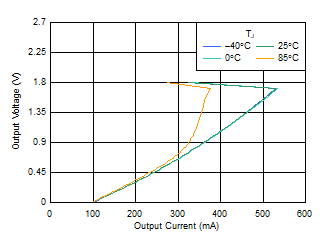

TLV740 TLV740P 折返电流限值与 IOUT 间的关系
VOUT = 1.8 V
图 5-8 折返电流限值与 IOUT 间的关系
TLV740 TLV740P IGND 与 VIN 间的关系
VOUT = 3.3V，IOUT = 0mA
图 5-10 IGND 与 VIN 间的关系
TLV740 TLV740P EN 高阈值和低阈值与温度间的关系
VIN = 5.5V
图 5-12 EN 高阈值和低阈值与温度间的关系
TLV740 TLV740P PSRR 与频率和 IOUT 间的关系
CIN = 开路，VOUT = 1.0V
图 5-14 PSRR 与频率和 IOUT 间的关系
TLV740 TLV740P PSRR 与频率和 IOUT 间的关系
CIN = 开路，VOUT = 3.3V
图 5-16 PSRR 与频率和 IOUT 间的关系

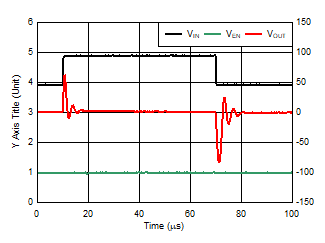

TLV740 TLV740P 线路瞬态
VIN = 3.9V 至 4.9V，转换率 = 1V/µs，VEN = 1V，IOUT = 1mA
图 5-18 线路瞬态
TLV740 TLV740P 线路瞬态
VIN = 3.9V 至 4.9V，转换率 = 1V/µs，VEN = 1V，
IOUT = 300mA
图 5-20 线路瞬态

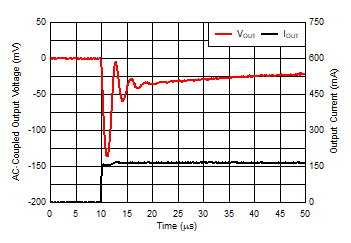

TLV740 TLV740P 负载瞬态
VIN = 3.9V，VEN = 1V，IOUT = 1mA 至 150mA，
转换率 = 1A/µs，上升沿
图 5-22 负载瞬态

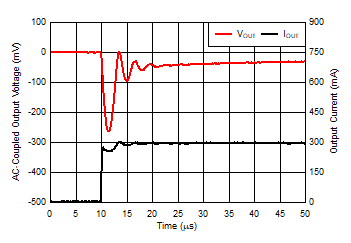

TLV740 TLV740P 负载瞬态
VIN = 3.9V，VEN = 1V，IOUT = 1mA 至 300mA，
转换率 = 1A/µs，上升沿
图 5-24 负载瞬态

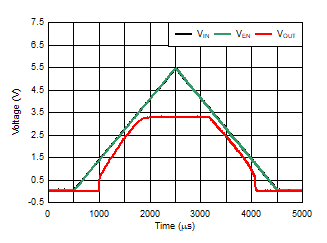

TLV740 TLV740P 启动和关断
VIN = 0V 至 5.5V 至 0V，IOUT = 150mA
图 5-26 启动和关断
