7.1.7.2 建议的连续运行区域

LDO 的工作区域受压降电压、输出电流、结温和输入电压的限制。线性稳压器连续运行的建议区域如图 7-4 所示，可分为以下几个部分：

  • 压降电压会限制给定输出电流电平下输入和输出之间的最小差分电压 (VIN – VOUT)。更多详细信息，请参阅压降电压 部分。
  • 额定输出电流会限制最大建议输出电流电平。超过此额定值会导致器件超出规格。
  • 额定结温会限制器件的最高结温。超过此额定值会导致器件超出规格并降低长期可靠性。
    • 斜率的形状由方程式 4 给出。斜率是非线性的，因为 LDO 的最大额定结温由 LDO 上的功率耗散控制；因此，当 VIN – VOUT 增加时，输出电流必然降低。
  • 额定输入电压范围决定了 VIN – VOUT 的最小值和最大值。

图 7-4 展示了该器件在具有 RθJA 的 JEDEC 标准高 K 电路板上的建议工作区域，如 建议工作条件 表中所示。

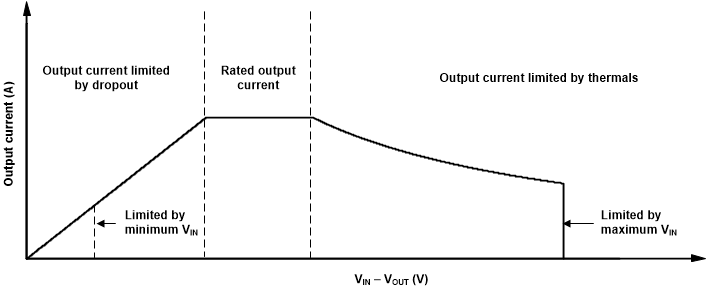

TLV740 TLV740P 持续运行机制的区域描述图 7-4 持续运行机制的区域描述
