7.1.6 反向电流

与大多数 LDO 一样，反向电流过大会损坏该器件。

反向电流流经导通元件上的体二极管，而不是正常的传导通道。如量级较大，该电流在以下一种情况发生时，会降低器件的长期可靠性：

  • 由电迁移引起的退化
  • 过度散热
  • 可能导致闩锁

本节概述了会发生反向电流的条件，所有这些条件都可能超过 VOUT > VIN + 0.3V 的绝对最大额定值：

  • 如果器件具有较大的 COUT 且输入电源崩溃，则负载电流极小或无负载电流
  • 当输入电源未建立时，输出被偏置
  • 输出偏置为高于输入电源

如果应用中需要反向电流，则必须使用外部保护来保护器件。图 7-3 展示了保护器件的一种方法。

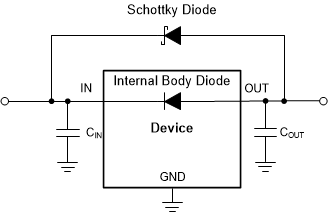

TLV740 TLV740P 使用肖特基二极管的反向电流保护示例电路图 7-3 使用肖特基二极管的反向电流保护示例电路
