引脚配置和功能：TLV1834 和 TLV1844

TLV1831 TLV1841 TLV1832 TLV1842 DYY 封装14 引脚 SOT-23顶视图DYY 封装
14 引脚 SOT-23
顶视图

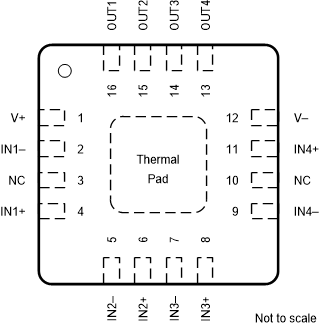

TLV1831 TLV1841 TLV1832 TLV1842 RTE 封装，16 引脚 WQFN（带有外露散热焊盘）顶视图
注意：将外露散热焊盘直接连接到 V- 引脚。
RTE 封装，
16 引脚 WQFN（带有外露散热焊盘）
顶视图
表 4-3 引脚功能：TLV1834 和 TLV1844
引脚I/O说明
名称SOT-23WQFN
OUT2115

O

比较器 2 的输出引脚
OUT1216O比较器 1 的输出引脚
V+31

-

正电源电压
IN1-42I比较器 1 的反相输入引脚
IN1+54I比较器 1 的非反相输入引脚
IN2-65I比较器 2 的反相输入引脚
IN2+76I比较器 2 的非反相输入引脚
IN3-87I比较器 3 的反相输入引脚
IN3+98I比较器 3 的非反相输入引脚
IN4-109I比较器 4 的反相输入引脚
IN4+1111I比较器 4 的非反相输入引脚
V-1212-负电源电压
OUT41313O比较器 4 的输出引脚
OUT31414O比较器 3 的输出引脚
NC-3-没有内部连接 - 保持悬空或 GND
NC-10-没有内部连接 - 保持悬空或 GND
散热焊盘-PAD-直接连接到 V- 引脚
