7.2.2.3 应用性能曲线图

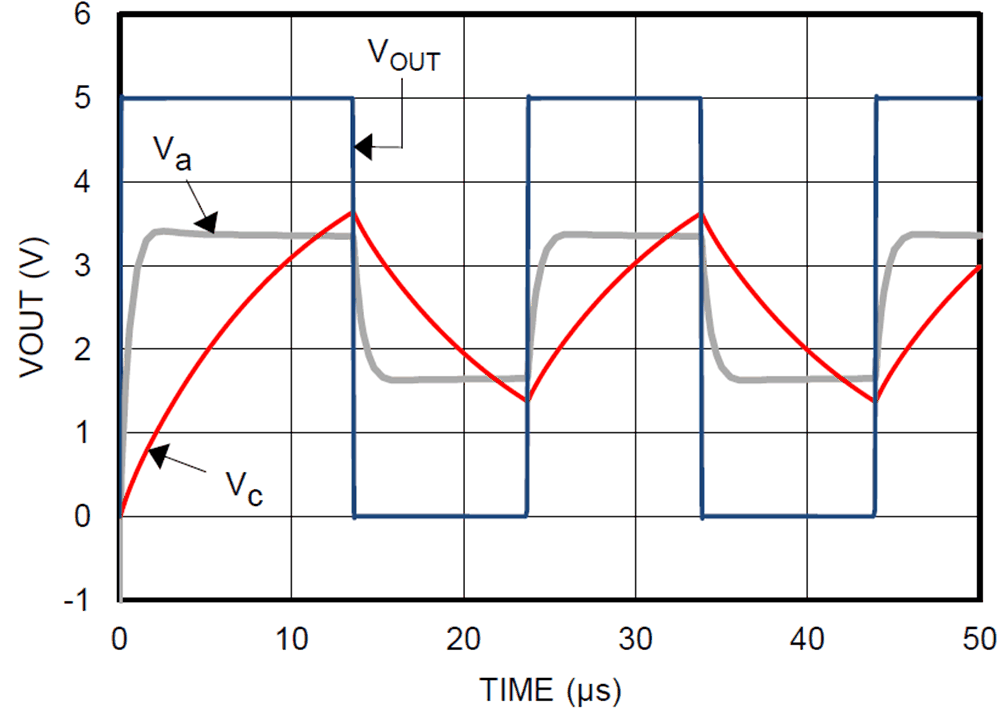

方波振荡器输出波形显示了使用以下元件值的振荡器的仿真结果：

  • R1 = R2 = R3 = R4 = 10kΩ
  • C1 = 100pF，CL = 20pF
  • V+ = 5V，V– = GND
  • Cstray（未显示）为 VA 至 GND = 10pF

TLV1831 TLV1841 TLV1832 TLV1842 方波振荡器输出波形图 7-11 方波振荡器输出波形
