7.1.2 迟滞

如果所施加的差分输入电压接近比较器的失调电压，则基本比较器配置会产生有噪声的抖动输出。该情况通常在输入信号非常缓慢地超过比较器的开关阈值时发生。向比较器添加外部迟滞可防止出现这个问题。

可以通过正反馈环路形式施加外部迟滞，从而根据电流输出状态调整比较器的跳变点。

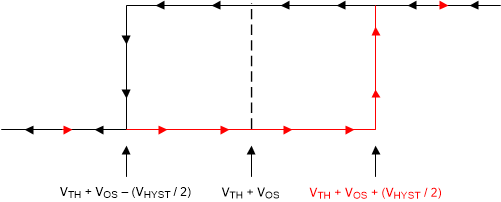

图 7-2 展示了迟滞传递曲线。该曲线是一个涉及三个分量的函数：VTH、VOS 和 VHYST：

  • VTH 是实际设定电压或阈值跳变电压。
  • VOS 是 VIN+ 和 VIN– 之间的内部失调电压。该电压与 VTH 相加以形成实际跳变点，比较器必须响应该跳变点以改变输出状态。
  • VHYST 是旨在降低比较器对噪声敏感性的迟滞（或跳变窗口）。

TLV1831 TLV1841 TLV1832 TLV1842 迟滞传递曲线
图 7-2 迟滞传递曲线

更多相关信息，请参阅应用手册 SBOA219“具有/不具有迟滞功能的比较器电路”。
