5.7 典型特性

TLV1117 负载调整（旧芯片）

图 5-1 负载调整（旧芯片）

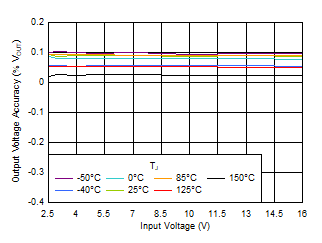

TLV1117 VOUT 精度与 VIN 之间的关系（固定输出，新芯片）
IOUT = 10mA
图 5-3 VOUT 精度与 VIN 之间的关系（固定输出，新芯片）
TLV1117 短路电流与 (VIN – VOUT) 之间的关系（旧芯片）

图 5-5 短路电流与 (VIN – VOUT)
之间的关系（旧芯片）
TLV1117 折返电流限制与温度之间的关系（固定输出，新芯片）

图 5-7 折返电流限制与温度之间的关系
（固定输出，新芯片）
TLV1117 纹波抑制与频率之间的关系（可调节输出，旧芯片）

图 5-9 纹波抑制与频率之间的关系
（可调节输出，旧芯片）
TLV1117 纹波抑制与频率之间的关系（固定输出，新芯片）
VOUT=1.8V，VIN=3.3V
图 5-11 纹波抑制与频率之间的关系
（固定输出，新芯片）
TLV1117 纹波抑制与频率之间的关系（可调节输出，新芯片）

图 5-13 纹波抑制与频率之间的关系
（可调节输出，新芯片）
TLV1117 温度稳定性（旧芯片）

图 5-15 温度稳定性
（旧芯片）
TLV1117 ADJ 引脚电流与温度之间的关系（旧芯片）

图 5-17 ADJ 引脚电流与温度之间的关系（旧芯片）
TLV1117 TLV1117-33 负载瞬态响应（旧芯片）

图 5-19 TLV1117-33 负载瞬态响应
（旧芯片）
TLV1117 IOUT 瞬态响应：1mA 到 1A（固定输出，新芯片）
VIN = 5V，VOUT = 3.3V，斜升速率 = 0.5A/µs
图 5-21 IOUT 瞬态响应：1mA 到 1A
（固定输出，新芯片）
TLV1117 负载瞬态响应（可调节输出，新芯片）

图 5-23 负载瞬态响应
（可调节输出，新芯片）
TLV1117 VIN 在压降状态下的瞬态响应：4V 至 13V（固定输出，新芯片）
VIN = 5V，VOUT = 3.3V，IOUT = 1A，VIN 斜升速率 = 0.6V/µs
图 5-25 VIN 在压降状态下的瞬态响应：4V 至 13V
（固定输出，新芯片）

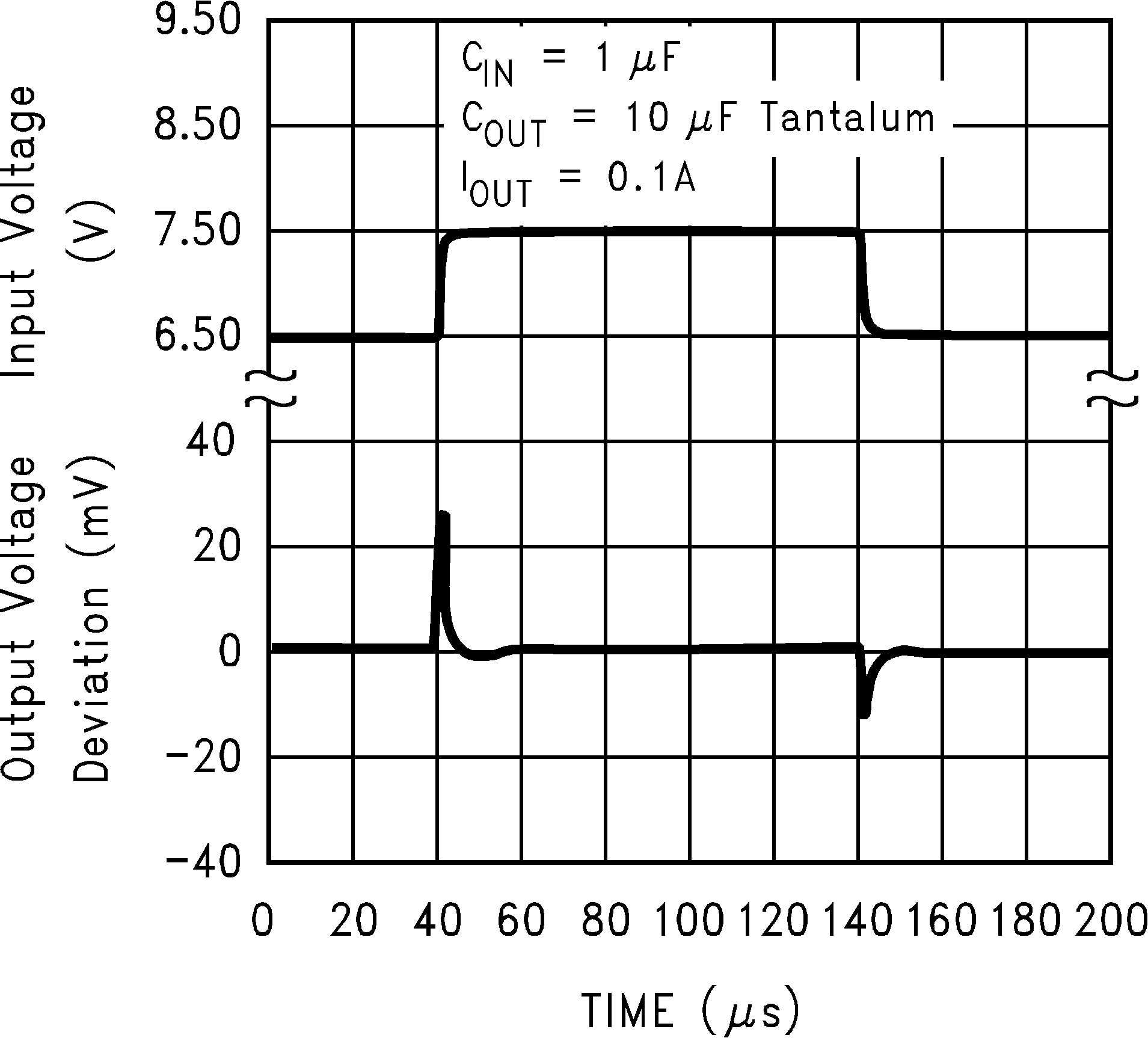

TLV1117 线路瞬态响应（可调节输出，新芯片）

图 5-27 线路瞬态响应
（可调节输出，新芯片）
TLV1117 压降电压与压降电流之间的关系（固定输出，新芯片）
VIN ≥ 3.0V
图 5-29 压降电压与压降电流之间的关系
（固定输出，新芯片）
TLV1117 压降电压与 VIN 之间的关系（固定输出，新芯片）
IOUT = 0.8A
图 5-31 压降电压与 VIN 之间的关系
（固定输出，新芯片）

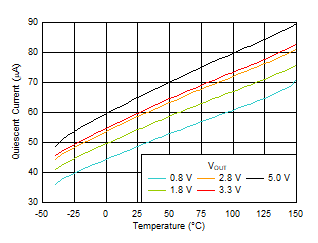

TLV1117 IQ 与温度之间的关系（固定输出，新芯片）
IOUT = 0mA
图 5-33 IQ 与温度之间的关系
（固定输出，新芯片）

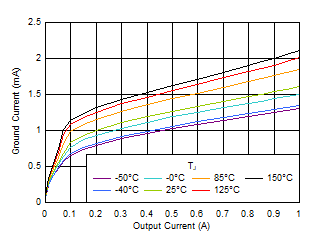

TLV1117 IGND 与 IOUT 之间的关系（固定输出，新芯片）
VIN ≥ 3.0V
图 5-35 IGND 与 IOUT 之间的关系
（固定输出，新芯片）
TLV1117 输出噪声 (Vn) 与 VOUT 之间的关系（固定输出，新芯片）
IOUT = 0.1A，RMS 噪声 BW = 10Hz 至 100kHz
图 5-37 输出噪声 (Vn) 与 VOUT 之间的关系
（固定输出，新芯片）
TLV1117 VOUT 精度与 IOUT 之间的关系（固定输出，新芯片）
VIN ≥ 3.0V
图 5-2 VOUT 精度与 IOUT 之间的关系（固定输出，新芯片）

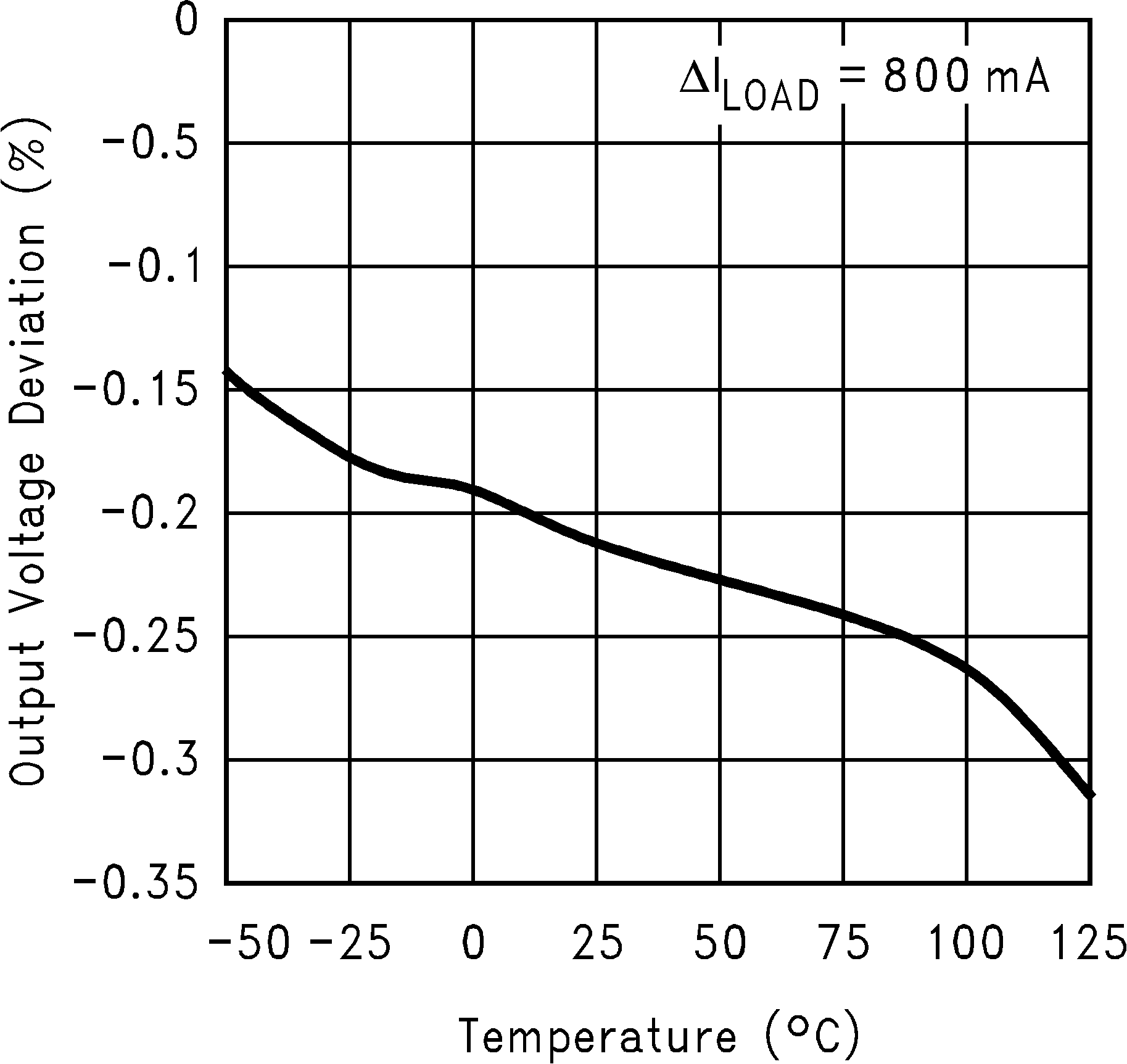

TLV1117 负载调节（可调节输出，新芯片）

图 5-4 负载调节（可调节输出，新芯片）

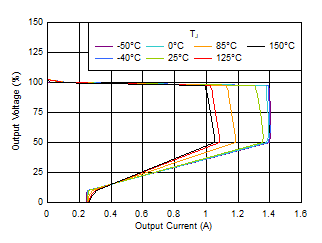

TLV1117 折返电流限制与温度之间的关系（固定输出，新芯片）
VIN ≥ 3.0V
图 5-6 折返电流限制与温度之间的关系
（固定输出，新芯片）

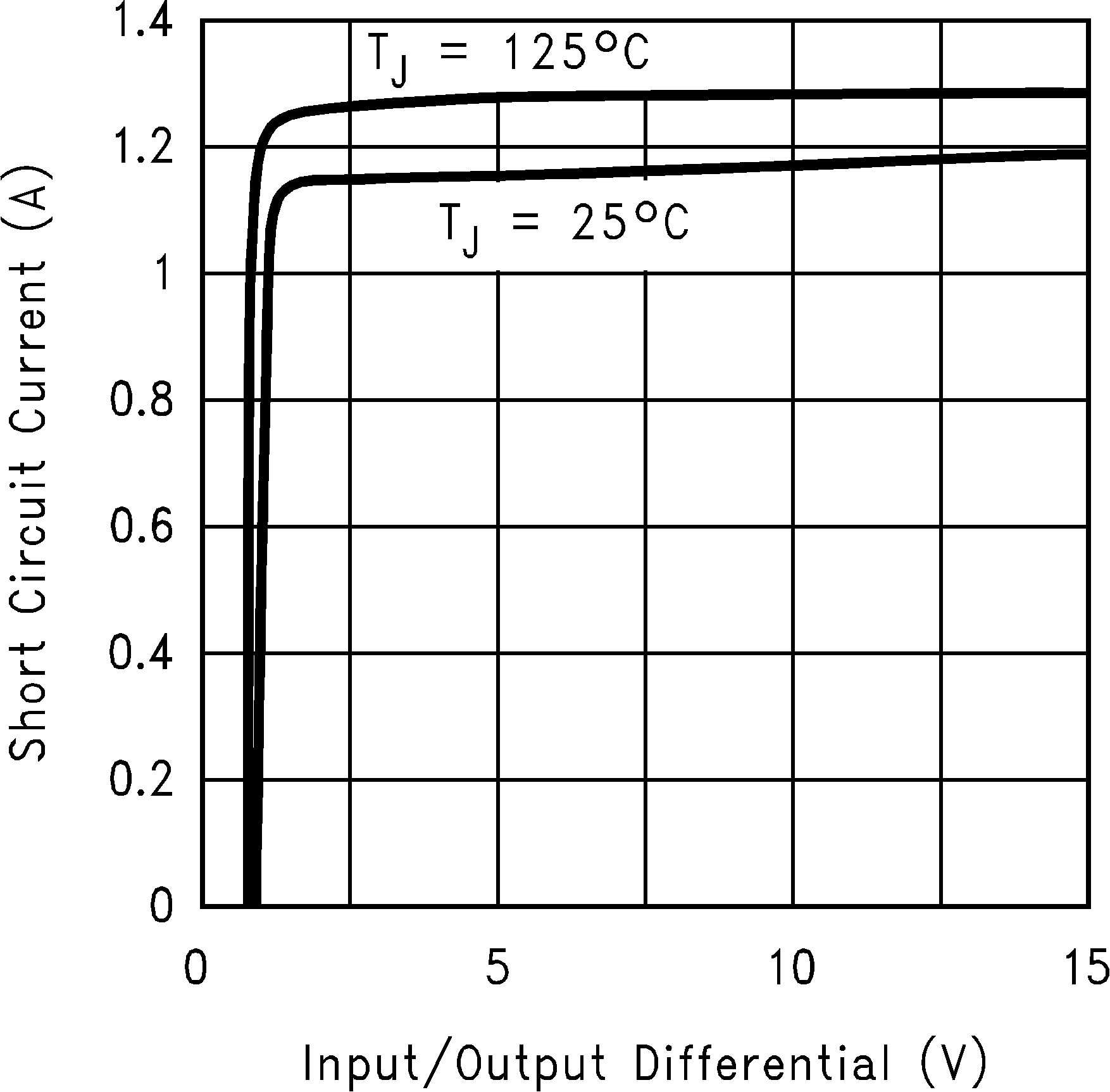

TLV1117 短路电流（可调节输出，新芯片）

图 5-8 短路电流
（可调节输出，新芯片）

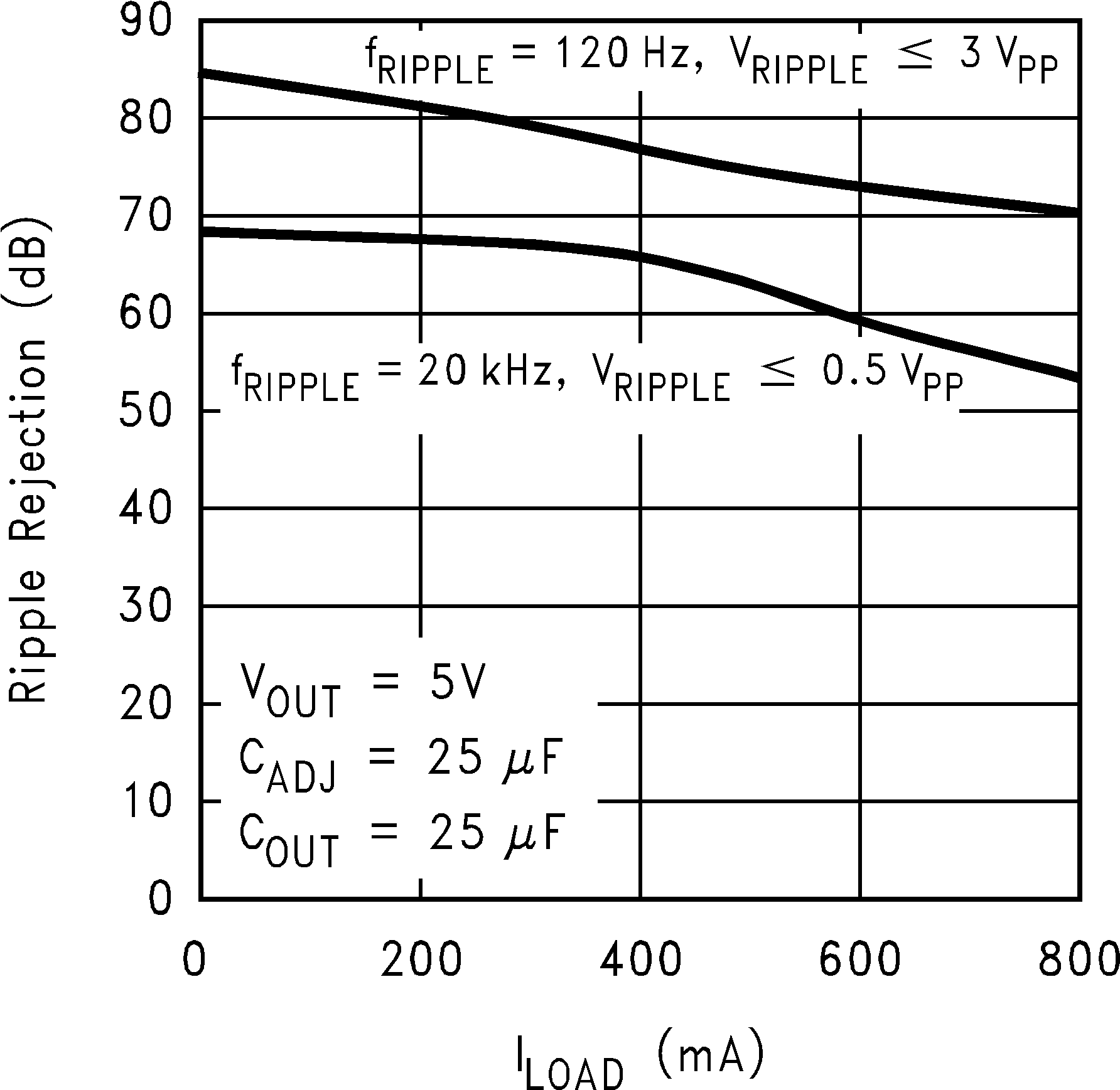

TLV1117 纹波抑制与负载电流之间的关系（可调节输出，旧芯片）

图 5-10 纹波抑制与负载电流之间的关系
（可调节输出，旧芯片）
TLV1117 纹波抑制与频率之间的关系（固定输出，新芯片）
VOUT = 1.8V，IOUT = 0.55A
图 5-12 纹波抑制与频率之间的关系
（固定输出，新芯片）
TLV1117 纹波抑制与频率之间的关系（可调节输出，新芯片）

图 5-14 纹波抑制与频率之间的关系
（可调节输出，新芯片）

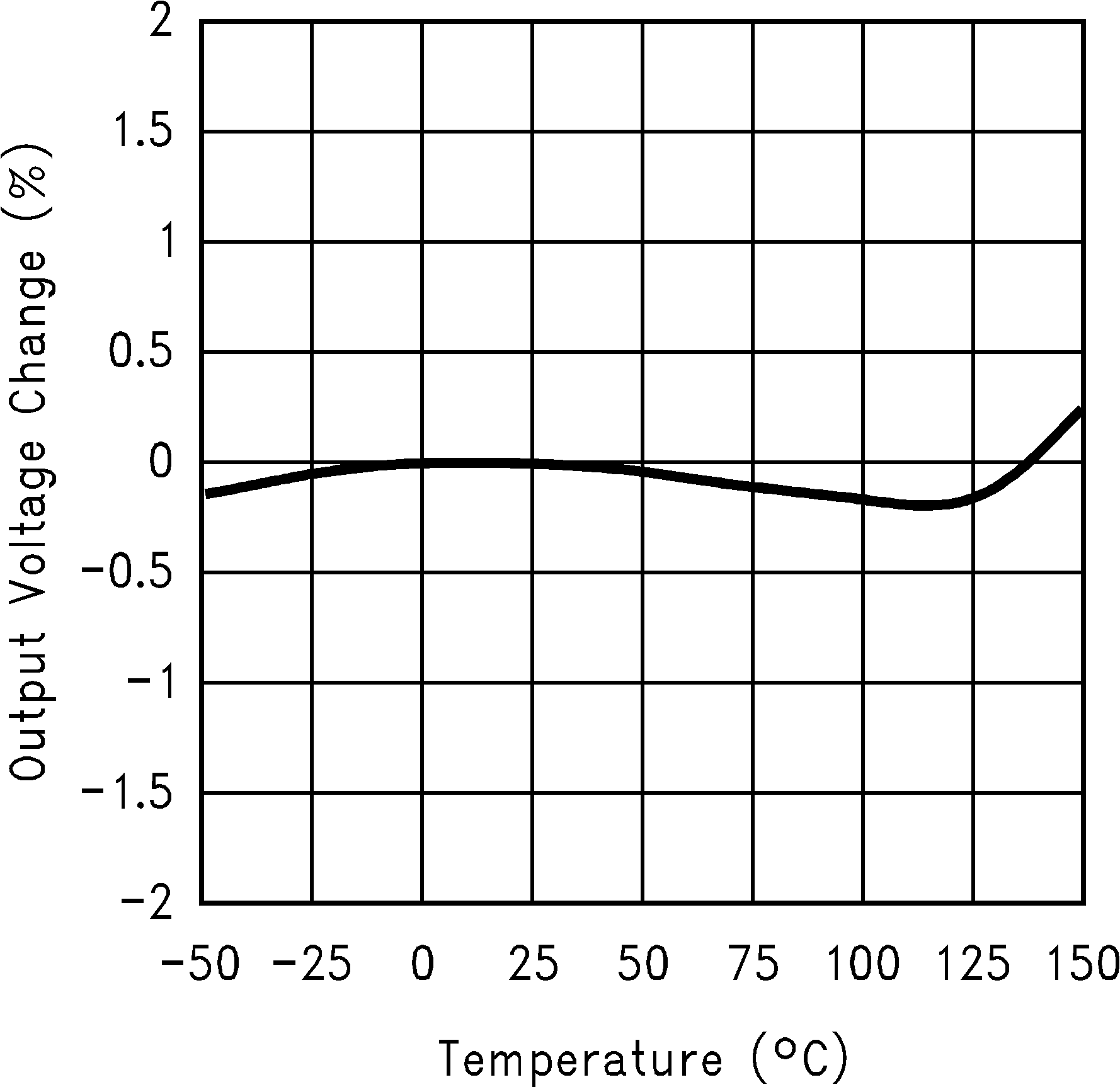

TLV1117 温度稳定性（可调节输出，新芯片）

图 5-16 温度稳定性
（可调节输出，新芯片）

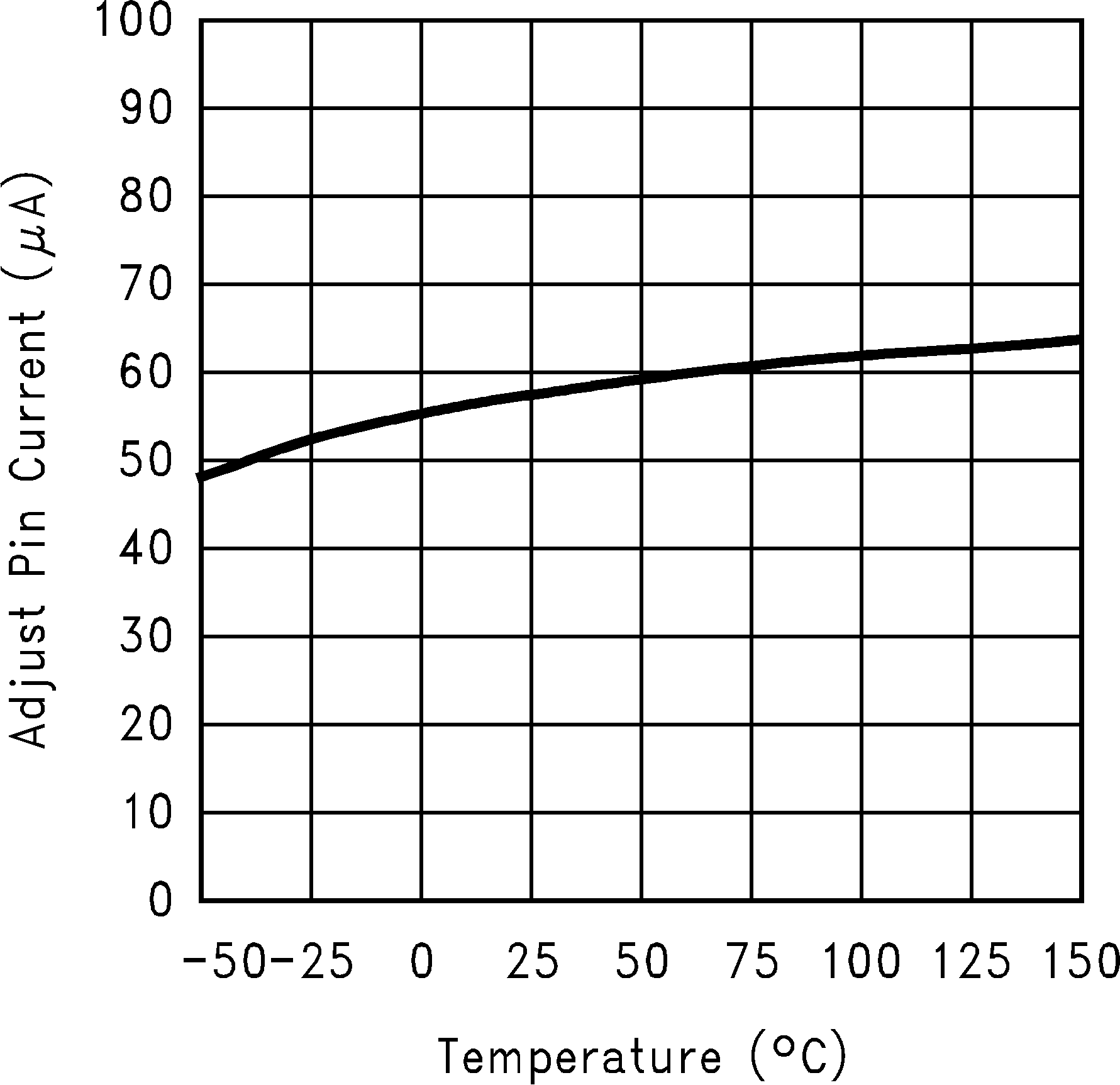

TLV1117 ADJ 引脚电流与温度之间的关系（新芯片）

图 5-18 ADJ 引脚电流与温度之间的关系（新芯片）
TLV1117 IOUT 瞬态响应：0mA 到 100mA（固定输出，新芯片）
VIN = 5V，VOUT = 3.3V，斜升速率 = 0.4A/µs
图 5-20 IOUT 瞬态响应：0mA 到 100mA
（固定输出，新芯片）

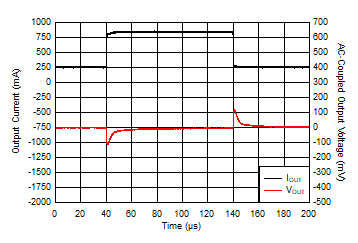

TLV1117 IOUT 瞬态响应：250mA 到 850mA（固定输出，新芯片）
VIN = 5V，VOUT = 3.3V，斜升速率 = 0.8A/µs
图 5-22 IOUT 瞬态响应：250mA 到 850mA
（固定输出，新芯片）
TLV1117 TLV1117-33 线路瞬态响应（旧芯片）

图 5-24 TLV1117-33 线路瞬态响应
（旧芯片）
TLV1117 VIN 瞬态响应：5V 至 16V（固定输出，新芯片）
VOUT = 3.3V，IOUT = 33μA，VIN 斜升速率 = 1.6V/µs
图 5-26 VIN 瞬态响应：5V 至 16V
（固定输出，新芯片）
TLV1117 压降电压与负载电流之间的关系（旧芯片）

图 5-28 压降电压与负载电流之间的关系
（旧芯片）

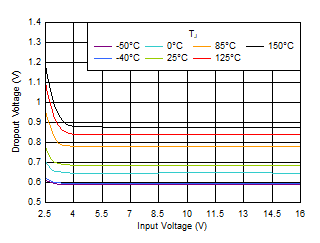

TLV1117 压降电压与 VIN 之间的关系（固定输出，新芯片）
IOUT = 1.0A
图 5-30 压降电压与 VIN 之间的关系
（固定输出，新芯片）
TLV1117 压降电压与压降电流之间的关系（可调节输出，新芯片）

图 5-32 压降电压与压降电流之间的关系
（可调节输出，新芯片）
TLV1117 当电压低于 VIN 时 IQ 会增加（固定输出，新芯片）
IOUT = 0mA
图 5-34 当电压低于 VIN 时 IQ 会增加
（固定输出，新芯片）
TLV1117 UVLO 阈值与温度之间的关系（固定输出，新芯片）

图 5-36 UVLO 阈值与温度之间的关系
（固定输出，新芯片）
TLV1117 COUT 为 22µF 时的浪涌电流（固定输出，新芯片）
IOUT = 0.1A，COUT = 22µF
图 5-38 COUT 为 22µF 时的浪涌电流
（固定输出，新芯片）
