7.2 典型应用（可调节输出）

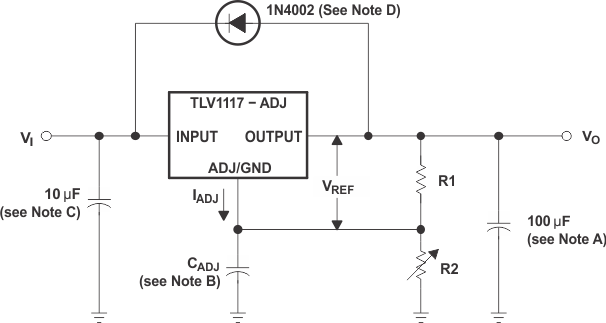

TLV1117 基本可调节稳压器图 7-2 基本可调节稳压器
注：

设计要求（可调节输出）部分列出图 7-2了中引用的注释的详细信息。

TLV1117 的可调节版本采用 2.7V 至 15V 输入。VREF 电压是指输出引脚和调节引脚之间的电压，通常为 1.25V。VREF 电压导致电流流过 R1，该电流与流过 R2 的电流相同（减去可忽略的 50µA IADJ）。因此，调整 R2 以从 GND 产生更大的压降并设置输出电压。详细设计过程（可调输出）部分中介绍了输出电压公式。
