7.2.1.3 应用曲线

TDP2004-Q1 是一款线性转接驱动器，可用于扩展 DP 链路的通道覆盖范围。通过消除 DP2.1 在数据速率高达 20Gbps (UHBR20) 时的 ISI 确定性抖动，转接驱动器有助于通过合规性测试。图 7-3 - 图 7-6 显示了典型的 DP 2.1 Tx 符合性通道设置以及 TP3_EQ 处有无转接驱动器的符合性眼图。眼图的比较表明，TDP2004-Q1 可以通过扩展使眼睛无法通过的水平和垂直眼开口来提供信号调节。

TDP2004-Q1 不带转接驱动器的典型 20Gbps (UHBR20) DP 2.1 Tx 兼容性通道设置图 7-3 不带转接驱动器的典型 20Gbps (UHBR20) DP 2.1 Tx 兼容性通道设置

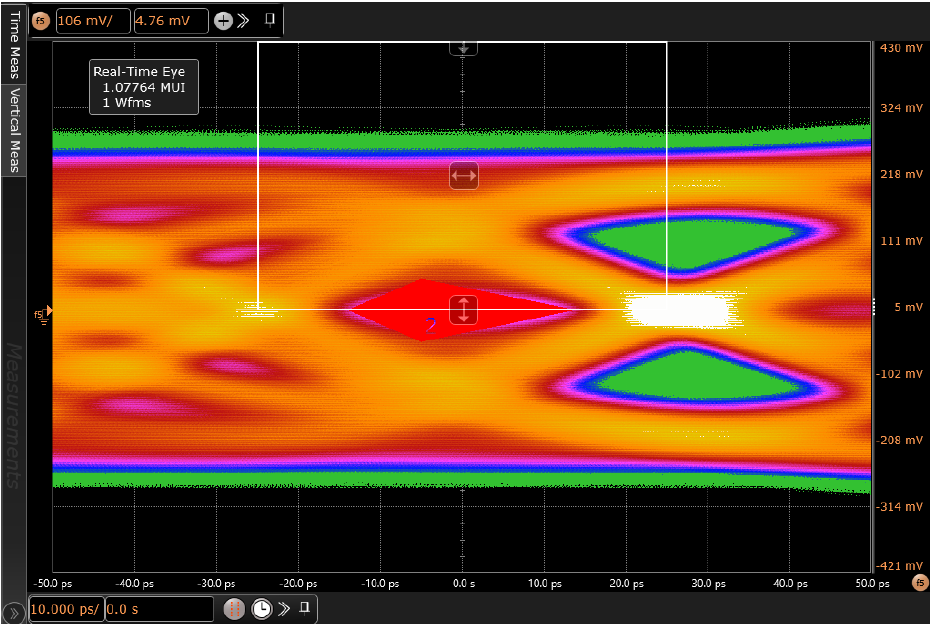

TDP2004-Q1 TP3_EQ 处无转接驱动器的 DP 2.1 Tx 符合性眼图图 7-5 TP3_EQ 处无转接驱动器的 DP 2.1 Tx 符合性眼图
TDP2004-Q1 带转接驱动器的典型 20Gbps (UHBR20) DP 2.1 Tx 兼容性通道设置图 7-4 带转接驱动器的典型 20Gbps (UHBR20) DP 2.1 Tx 兼容性通道设置
TDP2004-Q1 TP3_EQ 处带 TDP2004-Q1 用于信号调节的 DP 2.1 Tx 符合性眼图图 7-6 TP3_EQ 处带 TDP2004-Q1 用于信号调节的 DP 2.1 Tx 符合性眼图
