6.3.6.7.1.3 采样速率：22.05kHz 至 24kHz

图 6-21 和图 6-22 分别展示了采样速率为 22.05kHz 至 24kHz 时抽取滤波器的幅度响应和通带纹波。表 6-25 列出了采样速率为 22.05kHz 至 24kHz 时抽取滤波器的规格。

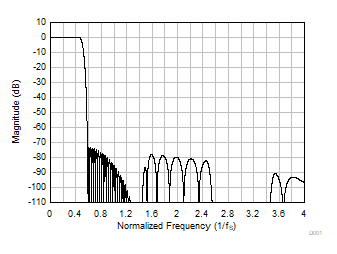

TAA3020 线性相位抽取滤波器幅度响应图 6-23 线性相位抽取滤波器幅度响应

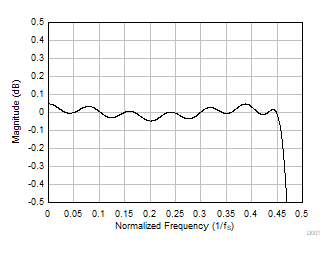

TAA3020 线性相位抽取滤波器通带纹波图 6-24 线性相位抽取滤波器通带纹波
表 6-25 线性相位抽取滤波器规格
参数 测试条件 最小值 典型值 最大值 单位
通带纹波 频率范围为 0 至 0.454 × fS -0.05 0.05 dB
阻带衰减 频率范围为 0.58 × fS 至 4 × fS 73.0 dB
频率范围为 4 × fS 以上 96.4
群延迟或延时 频率范围为 0 至 0.454 × fS 16.6 1/fS
