6.7 典型特性：VS = 24V

VS+= 12V、VS–= –12V、RL = 1kΩ、输入和输出偏置到中间电源且 TA≅25°C；对于交流规格、VO = 2VPP、增益 (G) = 2V/V、RF = 1kΩ 且 CL = 4.7pF（除非另有说明）

OPA810-Q1 非反相小信号频率响应与增益间的关系
请参阅 图 8-1 和 图 8-2，VO = 20mVPP
图 6-1 非反相小信号频率响应与增益间的关系
OPA810-Q1 大信号频率响应与 VO 间的关系
请参阅 图 8-1，G = 1V/V、RF = 0Ω
图 6-3 大信号频率响应与 VO 间的关系
OPA810-Q1 谐波失真、频率和 VO 间的关系
请参阅 图 8-1，G = 2 V/V
图 6-5 谐波失真、频率和 VO 间的关系
OPA810-Q1 小信号瞬态响应
请参阅 图 8-1，G = 1V/V、RF = 0Ω、CL = 10pF
图 6-7 小信号瞬态响应
OPA810-Q1 大信号瞬态响应
请参阅 图 8-1，G = 2 V/V
图 6-9 大信号瞬态响应
OPA810-Q1 过冲和下冲与 CL 间的关系
请参阅 图 8-1，G = 1V/V、RF = 0Ω
图 6-11 过冲和下冲与 CL 间的关系
OPA810-Q1 输出过驱恢复
请参阅 图 8-2，G = -1 V/V
图 6-13 输出过驱恢复
OPA810-Q1 输出短路电流与环境温度间的关系
输出饱和，然后短路
图 6-15 输出短路电流与环境温度间的关系
OPA810-Q1 小信号频率响应与输出共模电压间的关系
请参阅 图 8-1，VO = 20mVPP、G = 1V/V、CL = 4.7pF、RF = 0Ω
图 6-2 小信号频率响应与输出共模电压间的关系
OPA810-Q1 大信号频率响应与 VO 间的关系
请参阅 图 8-1，G = 2 V/V
图 6-4 大信号频率响应与 VO 间的关系
OPA810-Q1 谐波失真、频率和 VO 间的关系
请参阅 图 8-2，G = -1 V/V
图 6-6 谐波失真、频率和 VO 间的关系
OPA810-Q1 大信号瞬态响应
请参阅 图 8-1，G = 1V/V、RF = 0Ω
图 6-8 大信号瞬态响应
OPA810-Q1 大信号瞬态响应
请参阅 图 8-2，G = -1 V/V
图 6-10 大信号瞬态响应
OPA810-Q1 输入过驱恢复
请参阅 图 8-1，G = 1V/V、RF = 0Ω
图 6-12 输入过驱恢复

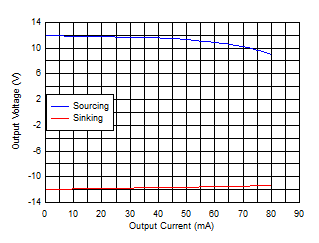

OPA810-Q1 输出电压范围与负载电流间的关系

图 6-14 输出电压范围与负载电流间的关系

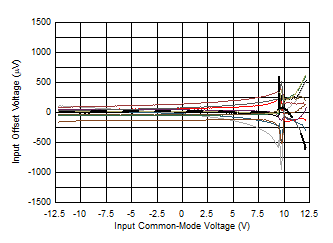

OPA810-Q1 输入失调电压与输入共模电压间的关系
测量 12 个单位
图 6-16 输入失调电压与输入共模电压间的关系
