6.8 典型特性

TA = 25°C，VCM = VOUT = 中间电源，且 RL = 10kΩ（除非另有说明）。
OPA320 OPA2320 OPA320S OPA2320S tc_histo_voff_bos513.gif

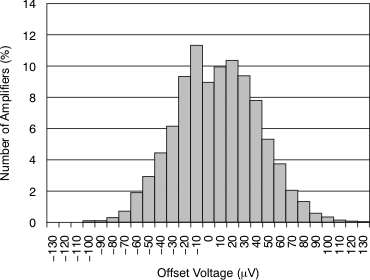

Figure 1. 失调电压分布
OPA320 OPA2320 OPA320S OPA2320S tc_vo-vcm_bos513.gif

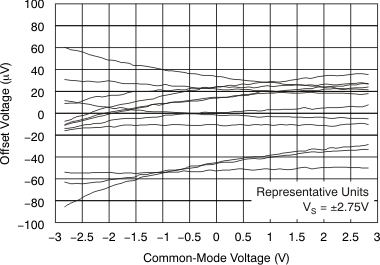

Figure 3. 失调电压与共模电压间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_oloop_g-tmp_bos513.gif

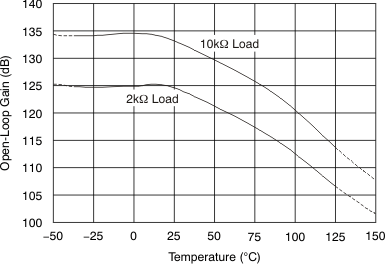

Figure 5. 开环增益与温度间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_ibc-vs_bos513.gif
Figure 7. 输入偏置电流与电源电压间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_histo_ibias_bos513.gif

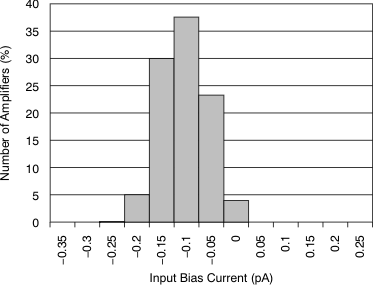

Figure 9. 输入偏置电流分布
OPA320 OPA2320 OPA320S OPA2320S tc_cmrr_psrr-frq_bos513.gif

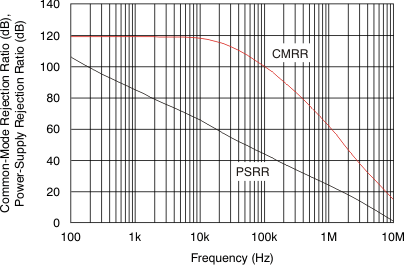

Figure 11. CMRR 和 PSRR 与频率间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_noise_density_bos513.gif
Figure 13. 输入电压噪声频谱密度
与频率间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_cloop-frq_18v_bos513.gif
Figure 15. 闭环增益与频率间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_max_vo-frq_bos513.gif

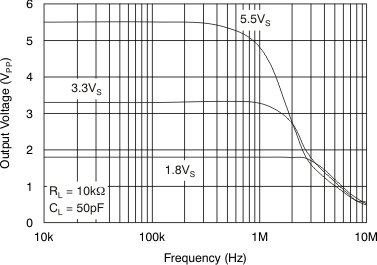

Figure 17. 最大输出电压与频率间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_oloop_imp-frq_bos513.gif
Figure 19. 开环输出阻抗与频率间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_thdn-amp_bos513.gif
Figure 21. THD+N 与幅度间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_thdn-frq_4vin_bos513.gif

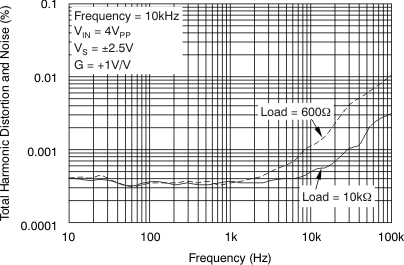

Figure 23. THD+N 与频率间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_sr-vs_bos513.gif
Figure 25. 压摆率与电源电压间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_sm_step_neg_bos513.gif
Figure 27. 小信号阶跃响应
OPA320 OPA2320 OPA320S OPA2320S C001_SBOS600.png
Figure 29. 启用启动
OPA320 OPA2320 OPA320S OPA2320S C003_SBOS600.png
Figure 31. 启用关断
OPA320 OPA2320 OPA320S OPA2320S tc_histo_voff_drift_bos513.gif

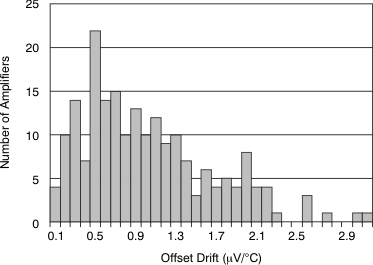

Figure 2. 失调电压漂移分布
OPA320 OPA2320 OPA320S OPA2320S tc_oloop_g_ph-frq_bos513.gif
Figure 4. 开环增益/相位与频率间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_iq-vs_bos513.gif
Figure 6. 静态电流与电源电压间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_ibc-vcm_bos513.gif
Figure 8. 输入偏置电流与共模电压间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_ibc-tmp_bos513.gif

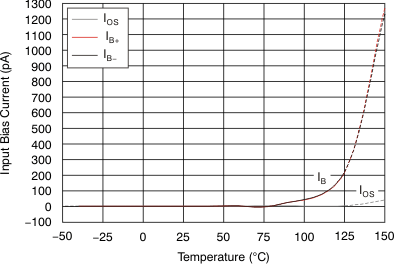

Figure 10. 输入偏置电流与温度间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_cmrr_psrr-tmp_bos513.gif
Figure 12. CMRR 和 PSRR 与温度间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_vin_noise_bos513.gif

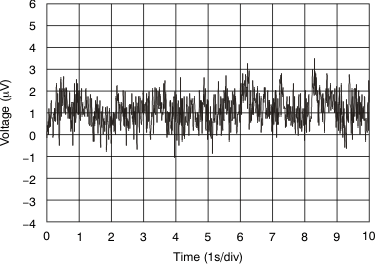

Figure 14. 0.1Hz 至 10Hz 输入电压噪声
OPA320 OPA2320 OPA320S OPA2320S tc_cloop-frq_55v_bos513.gif

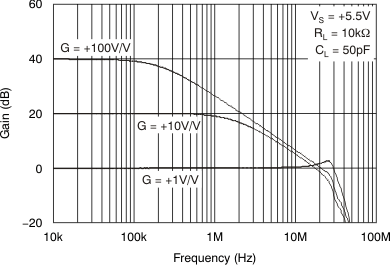

Figure 16. 闭环增益与频率间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_vo-io_bos538.gif
Figure 18. 输出电压摆幅与输出电流间的关系
（8 引脚 VSSOP）
OPA320 OPA2320 OPA320S OPA2320S tc_oshoot-cl_bos513.gif

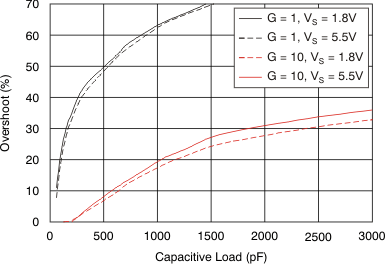

Figure 20. 小信号过冲与负载电容间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_thdn-frq_2vin_bos513.gif

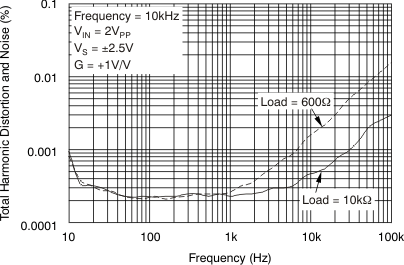

Figure 22. THD+N 与频率间的关系
OPA320 OPA2320 OPA320S OPA2320S tc_ch_sep-frq_bos513.gif

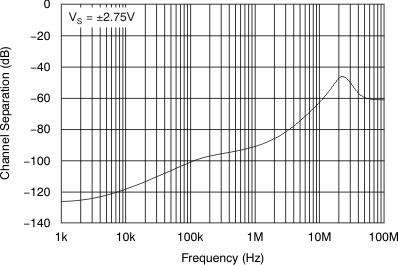

Figure 24. 通道分离与频率间的关系
（适用于双通道版本）
OPA320 OPA2320 OPA320S OPA2320S tc_sm_step_pos_bos513.gif
Figure 26. 小信号阶跃响应
OPA320 OPA2320 OPA320S OPA2320S tc_lg_step_resp_bos513.gif
Figure 28. 大信号阶跃响应与时间间的关系
OPA320 OPA2320 OPA320S OPA2320S C002_SBOS600.png
Figure 30. 启用启动
OPA320 OPA2320 OPA320S OPA2320S C004_SBOS600.png
Figure 32. 启用关断
