7.4.2 非稳态工作模式

如果按照图 7-5 所示连接电路（TRIGGER 和 THRESHOLD 引脚连接在一起），该电路会触发并作为多谐振荡器自由运行。外部电容器通过 RA + RB 充电，通过 RB 放电。因此可以通过这两个电阻器的比率精确设定占空比。

GUID-657A5C47-74E9-49E5-A7A9-C194578DD9EC-low.png图 7-5 非稳态（可变占空比振荡器）

在此工作模式下，电容器在 1/3 VS 和 2/3 VS 之间充电和放电。与在触发模式下一样，充电和放电时间以及因此也包括频率，均与电源电压无关。

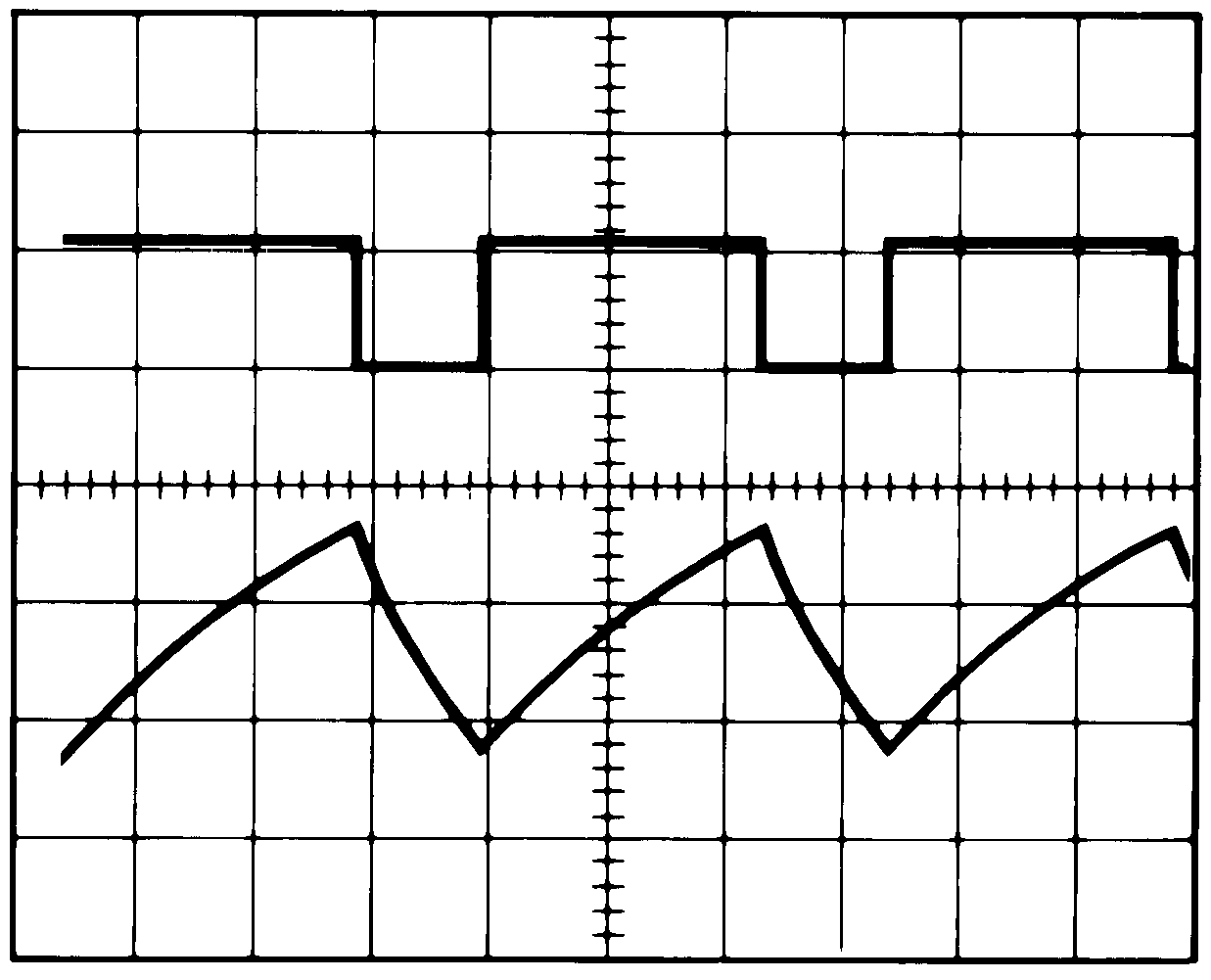

图 7-6 展示了在这种工作模式下产生的波形。

VS = 5V 顶部布线：输出 5V/div RA = 1.78kΩ
时间 = 20µs/div 底部布线：电压 1V/div RB = 4.12kΩ
C = 0.01µF
图 7-6 非稳态波形

充电时间（输出高电平）由以下公式算出：

方程式 1. t1 = 0.693 (RA + RB)C

而放电时间（输出低电平）由以下公式算出：

方程式 2. t2 = 0.693 (RB)C

因此，总周期为：

方程式 3. T = t1 + t2 = 0.693 (RA + 2RB)C

振荡频率为：

方程式 4. GUID-DE08FF0B-D57B-4BC3-BA76-45F2DBAA63A8-low.png

可使用图 7-7 快速确定这些 RC 值。占空比（作为输出处于低电平的总周期的一部分）为：

方程式 5. GUID-565FC81F-733C-4351-978E-0F8A20B91620-low.gif
GUID-71024B69-B29C-47B6-88F0-AF3C60EC3B6E-low.png图 7-7 自由运行频率
