3 说明

LM34936 是一款同步 4 开关降压/升压直流/直流控制器，能够将输出电压稳定在等于、高于或低于输入电压的某一电压值上。LM34936 在 4.2V 至 30V（最大绝对值为 42V）的宽输入电压范围内工作，可支持各种不同的应用。

LM34936 在降压和升压工作模式下均采用电流模式控制，以提供出色的负载调节率和线性调节率。开关频率可通过外部电阻进行编程，并且可与外部时钟信号同步。

该器件还具有可编程的软启动功能，并且提供诸如逐周期电流限制、输入欠压闭锁 (UVLO)、输出过压保护 (OVP) 和热关断等各类保护特性。此外，LM34936 具有平均输入或输出电流限制、用于减少峰值 EMI 的展频以及持续过载情况下的断续模式保护等选项。

器件信息
订货编号 封装(1) 封装尺寸
LM34936RHF QFN-28 4.0mm x 5.0mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

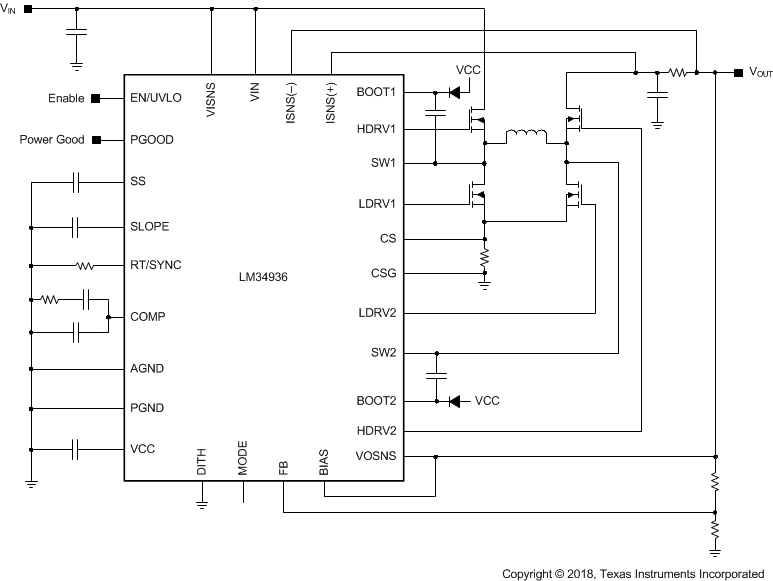

GUID-9A2CA778-732F-4F61-9D2F-2D6AB37A3BAD-low.gif简化版原理图
