7.3.3 磁芯磁化

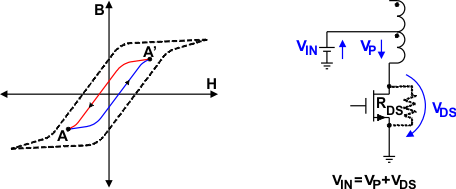

图 7-4 展示了推挽式转换器的理想磁化曲线，其中 B 为磁通密度，H 为磁场强度。当 Q1 导通时，磁通量被从 A 推至 A'，而当 Q2 导通时，磁通量被从 A' 拉回至 A。磁通量差以及因此产生的磁通密度差与初级电压 VP 和初级电压施加时间 tON 的乘积成正比：B ≅ VP × tON。

ISO7741TA-Q1 ISO7741TB-Q1 ISO7742TA-Q1 ISO7742TB-Q1 ISO7741FTA-Q1 ISO7741FTB-Q1 ISO7742FTA-Q1 ISO7742FTB-Q1 通过 RDS(on) 的正温度系数进行的磁芯磁化和自调节图 7-4 通过 RDS(on) 的正温度系数进行的磁芯磁化和自调节

该伏秒（V-t）乘积非常重要，因为该乘积决定了每个开关周期内的磁芯磁化强度。如果两个相位的 V-t 乘积不相同，则磁通密度摆动不平衡会导致偏离 B-H 曲线的原点。如果没有恢复平衡，则偏移在每个后续周期中都会增加，并且变压器会缓慢地向饱和区域移动。
