8.2.3 应用曲线

图 8-2 显示了在转换时间为 1.1ms 的情况下，对于 80mV 分流电压高于限制的临界警报引脚响应。图 8-3 显示了对于同一限制的响应，但转换时间增加至 588µs。

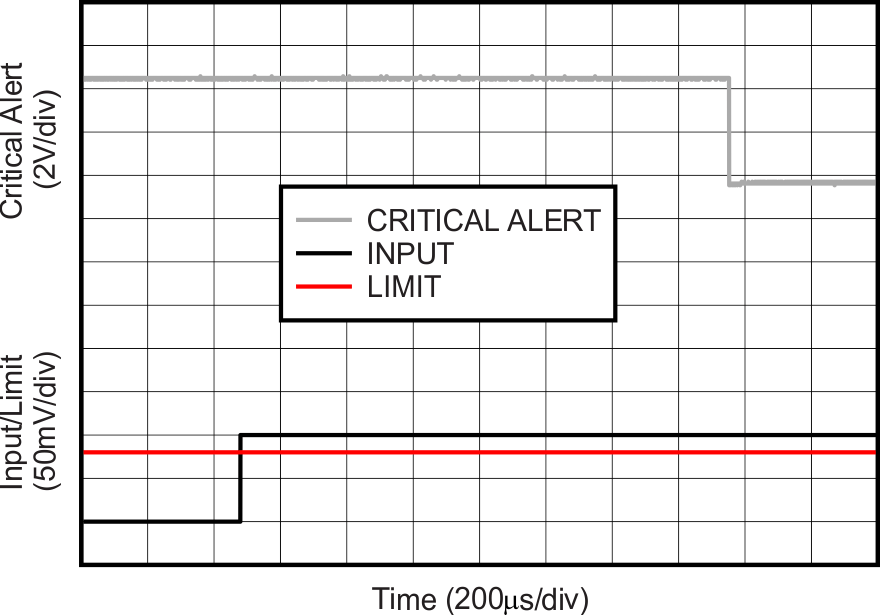

INA3221 1.1ms 转换时间的临界警报响应
配置寄存器 = 4125h，转换时间 = 1.1ms
图 8-2 1.1ms 转换时间的临界警报响应

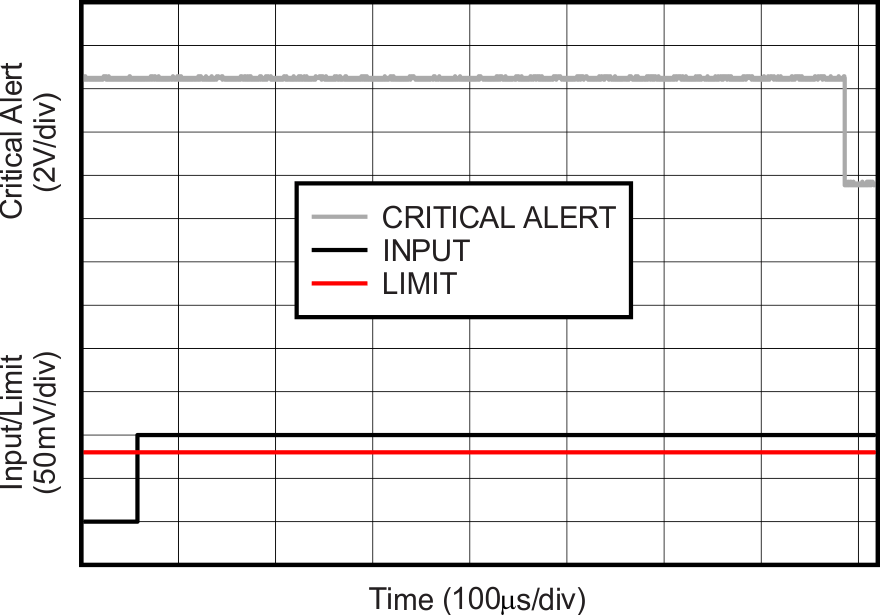

INA3221 588µs 转换时间的临界警报响应
配置寄存器 = 40DDh，转换时间 = 588µs
图 8-3 588µs 转换时间的临界警报响应
