6.6 典型特性

在 TA = 25°C，VS = 3.3V，VIN+ = 12V，VSHUNT = (VIN+) – (VIN–) = 0mV 且 VBUS = VIN– = 12V 时测得（除非另有说明）

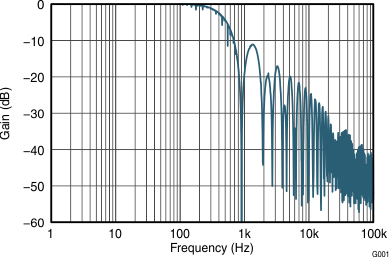

INA3221 频率响应
图 6-1 频率响应

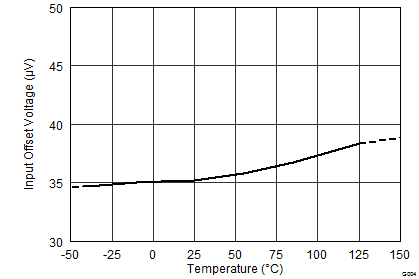

INA3221 分流输入失调电压与温度间的关系
图 6-3 分流输入失调电压与温度间的关系
INA3221 分流输入增益误差产生分布图
图 6-5 分流输入增益误差产生分布图

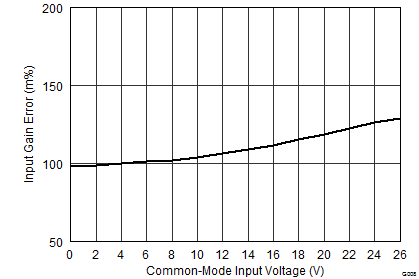

INA3221 分流输入增益误差与共模电压间的关系
图 6-7 分流输入增益误差与共模电压间的关系

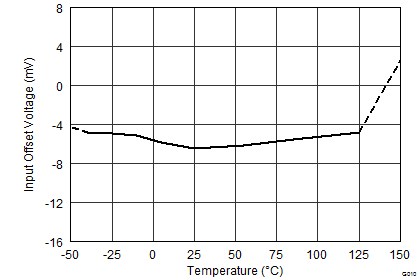

INA3221 总线输入失调电压与温度间的关系
图 6-9 总线输入失调电压与温度间的关系

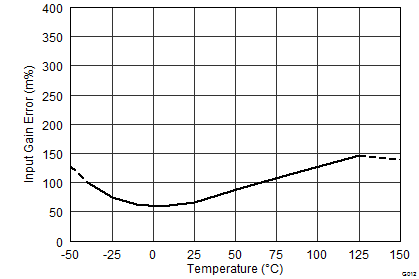

INA3221 总线输入增益误差与温度间的关系
图 6-11 总线输入增益误差与温度间的关系

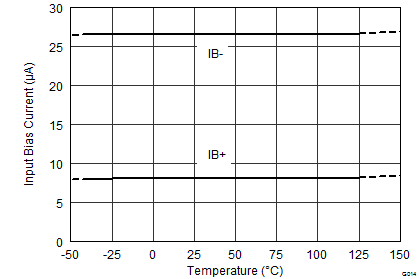

INA3221 输入偏置电流与温度间的关系
图 6-13 输入偏置电流与温度间的关系
INA3221 工作 IQ 与温度间的关系
图 6-15 工作 IQ 与温度间的关系

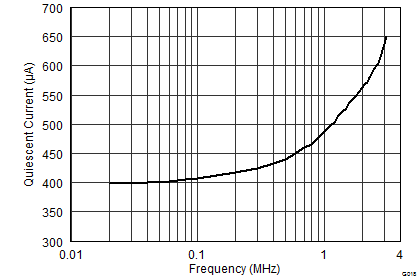

INA3221 工作 IQ 与 I2C 时钟频率间的关系
图 6-17 工作 IQ 与 I2C 时钟频率间的关系
INA3221 分流输入失调电压产生分布图
图 6-2 分流输入失调电压产生分布图

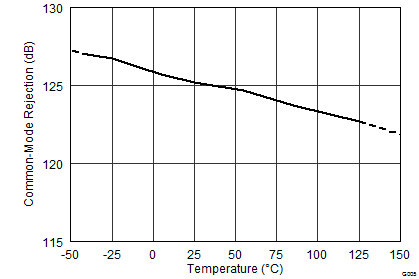

INA3221 分流输入共模抑制比与温度间的关系
图 6-4 分流输入共模抑制比与温度间的关系

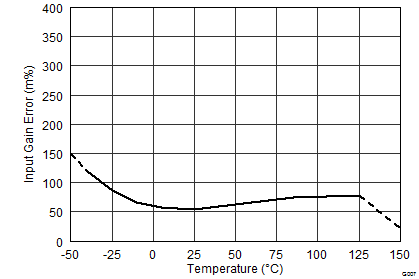

INA3221 分流输入增益误差与温度间的关系
图 6-6 分流输入增益误差与温度间的关系

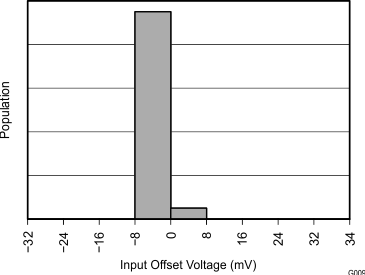

INA3221 总线输入失调电压产生分布图
图 6-8 总线输入失调电压产生分布图
INA3221 总线输入增益误差产生分布图
图 6-10 总线输入增益误差产生分布图

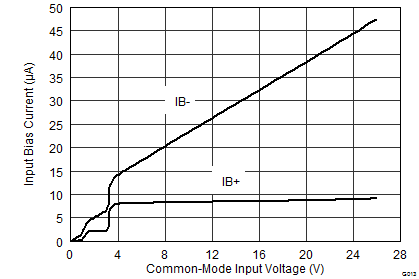

INA3221 输入偏置电流与共模电压之间的关系
图 6-12 输入偏置电流与共模电压之间的关系
INA3221 输入偏置电流与温度（关断）间的关系
图 6-14 输入偏置电流与温度（关断）间的关系

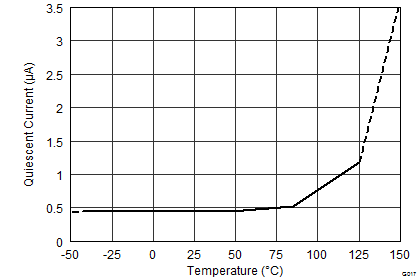

INA3221 关断 IQ 与温度间的关系
图 6-16 关断 IQ 与温度间的关系

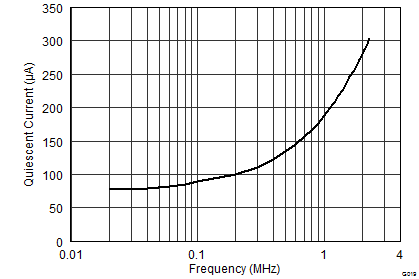

INA3221 关断 IQ 与 I2C 时钟频率间的关系
图 6-18 关断 IQ 与 I2C 时钟频率间的关系
