Typical Characteristics

At TA = +25°C, VS = +3.3 V,VIN+ = 12 V, VSENSE = (VIN+ – VIN–) = 0 mV, and VBUS = 12 V, unless otherwise noted.

INA230 Frequency Response
Figure 6-1 Frequency Response

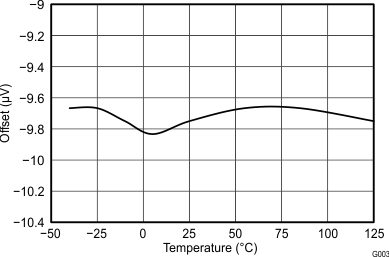

INA230 Shunt Input Offset Voltage vs. Temperature
Figure 6-3 Shunt Input Offset Voltage vs. Temperature
INA230 Shunt
                        Input Gain Error Production Distribution
Figure 6-5 Shunt Input Gain Error Production Distribution
INA230 Shunt
                        Input Gain Error vs. Common-Mode Voltage
Figure 6-7 Shunt Input Gain Error vs. Common-Mode Voltage
INA230 Bus
                        Input Offset Voltage vs. Temperature
Figure 6-9 Bus Input Offset Voltage vs. Temperature
INA230 Bus Input Gain Error vs. Temperature
Figure 6-11 Bus Input Gain Error vs. Temperature
INA230 Input Bias Current (IB+ + IB-)
                        vs. Temperature
DGS package only
Figure 6-13 Input Bias Current (IB+ + IB-) vs. Temperature
INA230 Active IQ vs. Temperature
Figure 6-15 Active IQ vs. Temperature

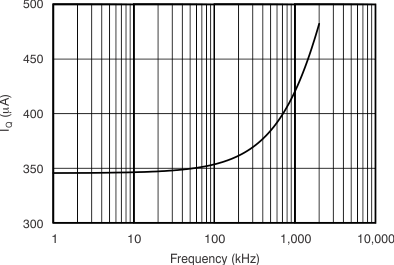

INA230 Active IQ vs. I2C Clock Frequency
Figure 6-17 Active IQ vs. I2C Clock Frequency
INA230 Shunt
                        Input Offset Voltage Production Distribution
Figure 6-2 Shunt Input Offset Voltage Production Distribution
INA230 Shunt Input Common-Mode Rejection Ratio vs. Temperature
Figure 6-4 Shunt Input Common-Mode Rejection Ratio vs. Temperature
INA230 Shunt
                        Input Gain Error vs. Temperature
Figure 6-6 Shunt Input Gain Error vs. Temperature
INA230 Bus
                        Input Offset Voltage Production Distribution
Figure 6-8 Bus Input Offset Voltage Production Distribution
INA230 Bus
                        Input Gain Error Production Distribution
Figure 6-10 Bus Input Gain Error Production Distribution
INA230 Input
                        Bias Current (IB+ + IB-) vs. Common-Mode
                        Voltage
DGS package only
Figure 6-12 Input Bias Current (IB+ + IB-) vs. Common-Mode Voltage

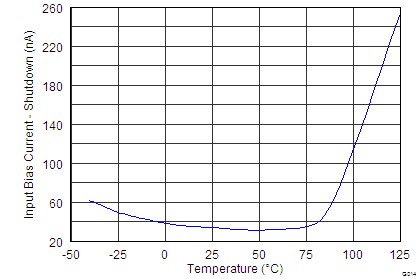

INA230 Input Bias Current vs. Temperature, Shutdown
DGS package only
Figure 6-14 Input Bias Current vs. Temperature, Shutdown
INA230 Shutdown IQ vs. Temperature
Figure 6-16 Shutdown IQ vs. Temperature

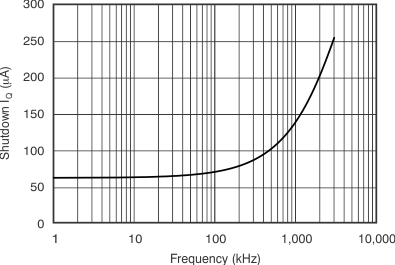

INA230 Shutdown IQ vs. I2C Clock Frequency
Figure 6-18 Shutdown IQ vs. I2C Clock Frequency
