6.6 时序要求

在自然通风条件下的工作温度范围内测得（除非另有说明）(1)
最小值标称值最大值单位
1tCYC时钟周期时间62ns
2tCLKH时钟高电平时间25ns
3tCLKL时钟低电平时间25ns
4tSU(SDATIN)设置时间，SDATIN 至 SCLK5ns
5tH(SDATIN)保持时间，SDATIN 至 SCLK1ns
6tD(SDATOUT)延迟时间，SCLK 至 SDATOUT，无外部上拉电阻，
COUT = 100pF		50100ns
7tW(LATCH)脉冲宽度，LATCH200ns
8tOE(ENABLE)使能时间，nENBL 到输出低电平60ns
9tD(LATCH)延迟时间，LATCH 到输出变化200ns
—tRESETRESET 脉冲宽度20µs
10tD(RESET)时钟之前的复位延迟20µs
11tSTARTUP时钟之前应用启动延迟 VM55µs
(1) 未经生产测试。

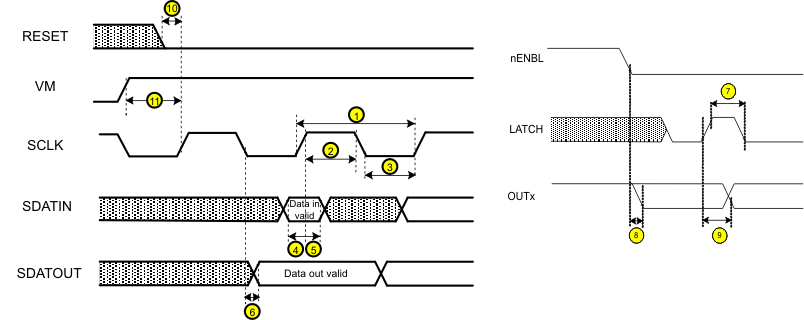

DRV8804 DRV8804 时序要求
最后一个 SCLK 上升沿和 LATCH 上升沿之间应存在 400ns 以上的延迟。这可以确保最后一个数据位正确移入器件。
图 6-1 DRV8804 时序要求
