5.8 典型特性

条件为 TA = 25°C，VDD = VAA = 5V，VREFIN = 2.5V，单极范围：VSS = 0V 且 VCC ≥ VMAX + 1.5V 用于 DAC 范围，双极范围：VSS ≤ VMIN – 1.5V 和 VCC ≥ VMAX + 1.5V 用于 DAC 范围，且 DAC 输出为空载（除非另有说明）

DAC61416 DAC71416 DAC81416 积分线性误差与数字输入代码间的关系（双极输出）

图 5-4 积分线性误差与数字输入代码间的关系（双极输出）

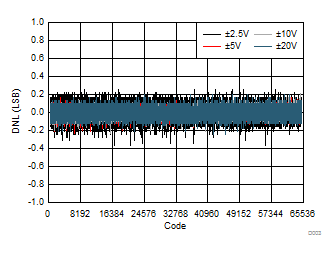

DAC61416 DAC71416 DAC81416 差分线性误差与数字输入代码间的关系（双极输出）

图 5-6 差分线性误差与数字输入代码间的关系（双极输出）

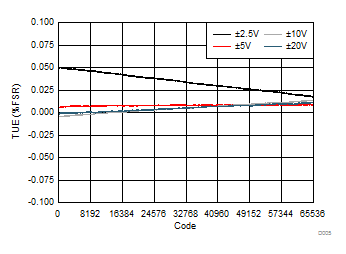

DAC61416 DAC71416 DAC81416 总体未调整误差与数字输入代码间的关系（双极输出）

图 5-8 总体未调整误差与数字输入代码间的关系（双极输出）

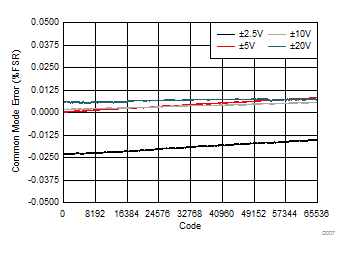

DAC61416 DAC71416 DAC81416 共模误差与数字输入代码间的关系（差分双极输出）

图 5-10 共模误差与数字输入代码间的关系（差分双极输出）
DAC61416 DAC71416 DAC81416 积分线性误差与温度间的关系
±20V 输出范围
图 5-12 积分线性误差与温度间的关系
DAC61416 DAC71416 DAC81416 总体未调整误差与温度间的关系

图 5-14 总体未调整误差与温度间的关系

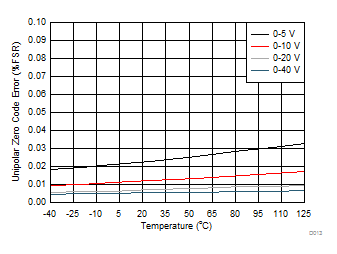

DAC61416 DAC71416 DAC81416 单极零代码误差与温度间的关系

图 5-16 单极零代码误差与温度间的关系
DAC61416 DAC71416 DAC81416 增益误差与温度间的关系

图 5-18 增益误差与温度间的关系
DAC61416 DAC71416 DAC81416 共模误差与温度间的关系（差分双极输出）

图 5-20 共模误差与温度间的关系
（差分双极输出）

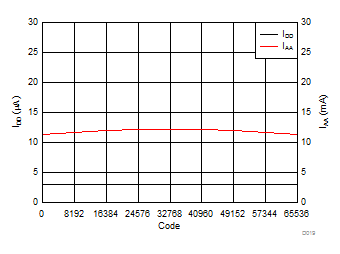

DAC61416 DAC71416 DAC81416 电源电流（IDD、IAA）与数字输入代码间的关系
±20V 输出范围
图 5-22 电源电流（IDD、IAA）与数字输入代码间的关系
DAC61416 DAC71416 DAC81416 电源电流 (IIO) 与电源电压间的关系
±20V 输出范围
图 5-24 电源电流 (IIO) 与电源电压间的关系

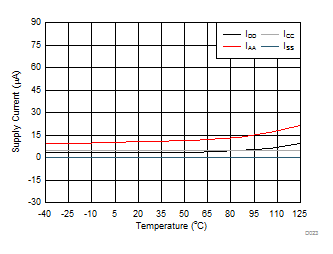

DAC61416 DAC71416 DAC81416 断电电流与温度间的关系
±20V 输出范围
图 5-26 断电电流与温度间的关系

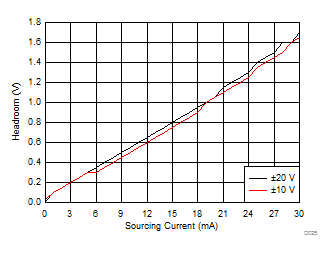

DAC61416 DAC71416 DAC81416 VCC 余量与拉电流间的关系
满标度代码
图 5-28 VCC 余量与拉电流间的关系
DAC61416 DAC71416 DAC81416 满标度建立时间，上升沿
±20V 输出范围
图 5-30 满标度建立时间，上升沿
DAC61416 DAC71416 DAC81416 DAC 输出使能干扰
断电至有源 DAC 模式
±20V 输出范围
图 5-32 DAC 输出使能干扰
DAC61416 DAC71416 DAC81416 切换输出变化响应
±20V 输出范围
切换信号：1VPP
直流变化：中标度至 3/4 满标度
图 5-34 切换输出变化响应
DAC61416 DAC71416 DAC81416 上电响应
图 5-36 上电响应
DAC61416 DAC71416 DAC81416 清除命令响应
±20V 输出范围
满标度代码至 0V

图 5-38 清除命令响应

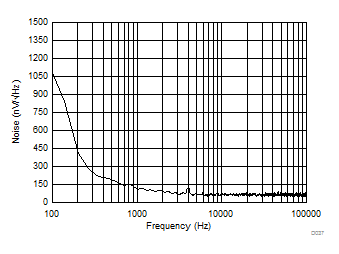

DAC61416 DAC71416 DAC81416 DAC 输出噪声密度与频率间的关系
0V 至 5V 的输出电压范围
中标度代码
图 5-40 DAC 输出噪声密度与频率间的关系
DAC61416 DAC71416 DAC81416 内部基准电压与温度间的关系

图 5-42 内部基准电压与温度间的关系

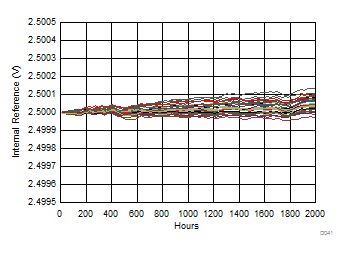

DAC61416 DAC71416 DAC81416 内部基准电压与时间间的关系

图 5-44 内部基准电压与时间间的关系

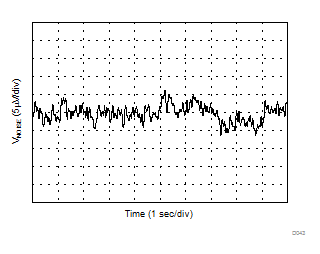

DAC61416 DAC71416 DAC81416 内部基准噪声

图 5-46 内部基准噪声
DAC61416 DAC71416 DAC81416 积分线性误差与数字输入代码间的关系（单极输出）

图 5-5 积分线性误差与数字输入代码间的关系（单极输出）
DAC61416 DAC71416 DAC81416 差分线性误差与数字输入代码间的关系（单极输出）

图 5-7 差分线性误差与数字输入代码间的关系（单极输出）
DAC61416 DAC71416 DAC81416 总体未调整误差与数字输入代码间的关系（单极输出）

图 5-9 总体未调整误差与数字输入代码间的关系（单极输出）
DAC61416 DAC71416 DAC81416 共模误差与数字输入代码间的关系（差分单极输出）

图 5-11 共模误差与数字输入代码间的关系（差分单极输出）
DAC61416 DAC71416 DAC81416 差分线性误差与温度间的关系
±20V 输出范围
图 5-13 差分线性误差与温度间的关系
DAC61416 DAC71416 DAC81416 单极偏移误差与温度间的关系

图 5-15 单极偏移误差与温度间的关系
DAC61416 DAC71416 DAC81416 双极零误差与温度间的关系

图 5-17 双极零误差与温度间的关系
DAC61416 DAC71416 DAC81416 满量程误差与温度间的关系

图 5-19 满量程误差与温度间的关系
DAC61416 DAC71416 DAC81416 共模误差与温度间的关系（差分单极输出）

图 5-21 共模误差与温度间的关系
（差分单极输出）
DAC61416 DAC71416 DAC81416 电源电流（ICC、ISS）与数字输入代码间的关系
±20V 输出范围
图 5-23 电源电流（ICC、ISS）与数字输入代码间的关系
DAC61416 DAC71416 DAC81416 电源电流与温度间的关系
±20V 输出范围
图 5-25 电源电流与温度间的关系
DAC61416 DAC71416 DAC81416 拉电流和灌电流能力
±20V 输出范围
图 5-27 拉电流和灌电流能力
DAC61416 DAC71416 DAC81416 VSS 余量与灌电流间的关系
零代码
图 5-29 VSS 余量与灌电流间的关系
DAC61416 DAC71416 DAC81416 满标度建立时间，下降沿
±20V 输出范围
图 5-31 满标度建立时间，下降沿

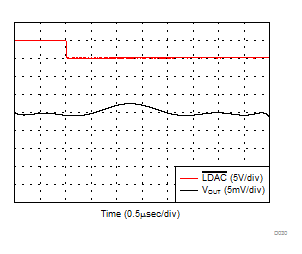

DAC61416 DAC71416 DAC81416 干扰脉冲，1LSB 阶跃
0V 至 5V 的输出电压范围

图 5-33 干扰脉冲，1LSB 阶跃
DAC61416 DAC71416 DAC81416 切换启用响应
±20V 输出范围
切换信号：1VPP
直流值：3/4（满标度）
图 5-35 切换启用响应
DAC61416 DAC71416 DAC81416 关断响应
图 5-37 关断响应

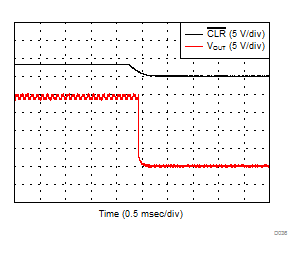

DAC61416 DAC71416 DAC81416 清除切换模式下的命令响应
±20V 输出范围
切换信号：1VPP
20V 时的直流值
图 5-39 清除切换模式下的命令响应
DAC61416 DAC71416 DAC81416 DAC 输出噪声
0V 至 5V 的输出电压范围
中标度代码
图 5-41 DAC 输出噪声
DAC61416 DAC71416 DAC81416 内部基准电压与电源电压间的关系

图 5-43 内部基准电压与电源电压间的关系
DAC61416 DAC71416 DAC81416 内部基准噪声密度与频率间的关系

图 5-45 内部基准噪声密度与频率间的关系

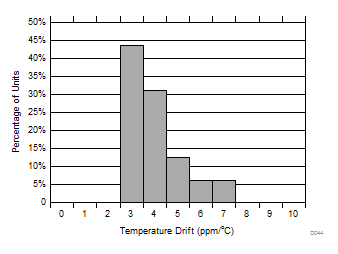

DAC61416 DAC71416 DAC81416 内部基准温漂直方图

图 5-47 内部基准温漂直方图
