6.5.1.1 流模式操作

由于更新十六个通道的数据寄存器需要将大量数据传递到器件，因此该器件支持流模式。在流模式下，可以将 DAC 数据寄存器写入器件，而无需为每个数据寄存器提供指令命令。通过设置 STR-EN 位可启用流模式。启用后，通过保持 CS 处于活动状态并继续将新数据移入器件来实现流操作。启用 STR-EN 位后，SDO 引脚被禁用。

指令周期包括起始地址。只要 CS 生效，器件就会开始写入该地址并自动递增该地址。如果已达到最后一个 DAC 数据寄存器地址并且 CS 仍有效，则该地址的数据将被新数据覆盖。

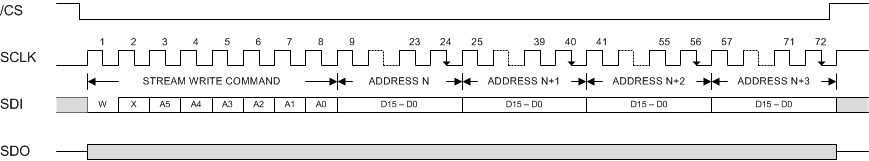

DAC61416 DAC71416 DAC81416 串行接口流周期图 6-4 串行接口流周期
