6.4.2 差分模式

器件中的每个 DAC 对都可独立配置成作为差分输出对运行。通过写入 DACx 通道来更新 DACx-y 对的差分输出。为确保正常运行，请在启用差分模式之前将两个 DAC 对配置为相同的输出范围。图 6-2 和图 6-3 分别显示了经配置用于 ±20V 和 0V 至 40V 运行的 DAC 差分对的理想差分输出电压 (VDIFF) 和共模电压 (VCM)。

配置为差分输出后，通过更新 DACx 切换寄存器将 DACx 对设置为切换操作；请参阅节 6.4.1。

两个差分信号之间如果不平衡，会导致共模误差和振幅误差。该器件包含一个偏移寄存器，让用户能够向 DACx-y 差分对的 DACy 通道引入电压偏移，以补偿两个通道之间的直流偏移误差。偏移补偿提供一个大约 ±0.2%FSR 的调整窗口。在更新偏移寄存器后重写差分 DAC 数据寄存器。

DAC61416 DAC71416 DAC81416 差分双极输出（16 位）：±20V 输出范围图 6-2 差分双极输出（16 位）：
±20V 输出范围

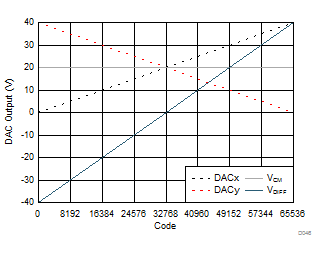

DAC61416 DAC71416 DAC81416 差分单极输出（16 位）：0V 至 40V 输出范围图 6-3 差分单极输出（16 位）：
0V 至 40V 输出范围
