3 说明

DAC80501、DAC70501 和 DAC60501 (DACx0501) 数模转换器 (DAC) 分别为 16 位、14 位和 12 位的高精度、低功耗、电压输出器件。DACx0501 按设计要求具有单调性，并可提供低于 1LSB 的线性度。这些器件包括一个 2.5V、5ppm/°C 内部基准，可提供 1.25V、2.5V 或 5V 的满量程输出电压范围。DACx0501 采用了上电复位 (POR) 电路，可确保 DAC 输出以零电平或中间电平上电，并在向器件写入有效代码之前一直保持该电平。这类器件消耗 1mA 的低电流，并具有断电功能，可在 5V 时将电流消耗降至 15µA（典型值）。

DACx0501 的数字接口可通过 SPI2C 引脚配置为 SPI 或 I2C 模式。在 SPI 模式下，DACx0501 使用一个在高达 50MHz 的时钟频率下运行的通用 3 线制串行接口。在 I2C 模式下，DACx0501 可在标准模式 (100Kbps)、快速模式 (400Kbps) 和快速+ 模式 (1.0Mbps) 下运行。

器件信息
器件型号(1) 分辨率 封装(2)
DAC80501 16 位 WSON (8)
VSSOP (10)
DAC70501 14 位 WSON (8)
VSSOP (10)
DAC60501 12 位 WSON (8)
VSSOP (10)
(1) 请参阅Device Comparison Table。
(2) 如需了解所有可用封装，请参阅数据表末尾的封装选项附录。



GUID-36787F4E-1387-46E8-90EA-B22B32DF5906-low.gif功能方框图

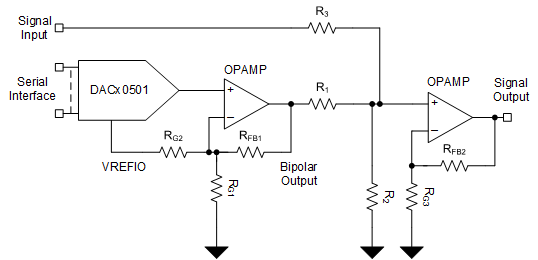

GUID-ED6A5548-6DC4-4F19-9545-A6EE0CD2FFBF-low.gif使用 DACx0501 进行失调电压修整
