7.12.3.5 RGMII RX 和 TX 时序图

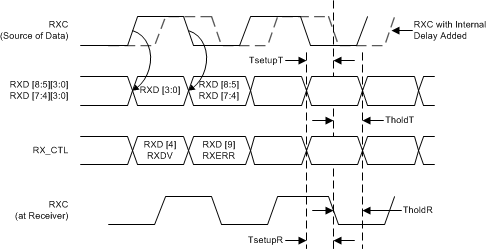

AWR2544 RGMII RX 时序图图 7-13 RGMII RX 时序图
AWR2544 RGMII TX 时序图图 7-14 RGMII TX 时序图
表 7-7
TX 模式 RX 模式 TX 延迟 RX 延迟 环回测试用例 注释
对齐 对齐 0.250ns 0.250ns MAC 端口上的 RXCRC 错误、RXAlignCode 错误
对齐 对齐 0.500ns 0.500ns MAC 端口上的 RXCRC 错误、RXAlignCode 错误
对齐 移位 0.250ns 0.250ns 通过：MAC 端口上没有丢弃数据包
对齐 移位 0.250ns 2ns 通过：MAC 端口上没有丢弃数据包。 这是 TI 建议的设置
对齐 对齐 0.250ns 0.500ns MAC 端口上的 RXCRC 错误、RXAlignCode 错误
