ZHCSVB1 January   2025 ADS8661W

PRODUCTION DATA

  1.   1
  2. 特性
  3. 应用
  4. 说明
  5. 引脚配置和功能
  6. 规格
    1. 5.1 绝对最大额定值
    2. 5.2 ESD 等级
    3. 5.3 建议运行条件
    4. 5.4 热性能信息
    5. 5.5 电气特性
    6. 5.6 时序要求
    7. 5.7 开关特性
    8. 5.8 时序图
    9. 5.9 典型特性
  7. 详细说明
    1. 6.1 概述
    2. 6.2 功能方框图
    3. 6.3 特性说明
      1. 6.3.1 模拟输入结构
      2. 6.3.2 模拟输入阻抗
      3. 6.3.3 输入保护电路
      4. 6.3.4 可编程增益放大器 (PGA)
      5. 6.3.5 二阶低通滤波器 (LPF)
      6. 6.3.6 ADC 驱动器
      7. 6.3.7 基准
        1. 6.3.7.1 内部基准
        2. 6.3.7.2 外部基准
      8. 6.3.8 ADC 传递函数
      9. 6.3.9 警报功能
        1. 6.3.9.1 输入警报
        2. 6.3.9.2 AVDD 警报
    4. 6.4 器件功能模式
      1. 6.4.1 主机到器件连接拓扑
        1. 6.4.1.1 单个器件:所有 multiSPI 选项
        2. 6.4.1.2 单个器件:标准 SPI 接口
        3. 6.4.1.3 多个器件:菊花链拓扑
      2. 6.4.2 器件工作模式
        1. 6.4.2.1 RESET 状态
        2. 6.4.2.2 ACQ 状态
        3. 6.4.2.3 CONV 状态
    5. 6.5 编程
      1. 6.5.1 数据传输帧
      2. 6.5.2 输入命令字和寄存器写入操作
      3. 6.5.3 输出数据字
      4. 6.5.4 数据传输协议
        1. 6.5.4.1 配置器件的协议
        2. 6.5.4.2 从器件读取数据时使用的协议
          1. 6.5.4.2.1 支持单 SDO-x 的传统、SPI 兼容 (SYS-xy-S) 协议
          2. 6.5.4.2.2 支持双 SDO-x 的传统、SPI 兼容 (SYS-xy-S) 协议
          3. 6.5.4.2.3 源同步 (SRC) 协议
            1. 6.5.4.2.3.1 输出时钟源选项
            2. 6.5.4.2.3.2 输出总线宽度选项
  8. 寄存器映射
    1. 7.1 器件配置和寄存器映射
      1. 7.1.1 DEVICE_ID_REG 寄存器(地址 = 00h)
      2. 7.1.2 RST_PWRCTL_REG 寄存器(地址 = 04h)
      3. 7.1.3 SDI_CTL_REG 寄存器(地址 = 08h)
      4. 7.1.4 SDO_CTL_REG 寄存器(地址 = 0Ch)
      5. 7.1.5 DATAOUT_CTL_REG 寄存器(地址 = 10h)
      6. 7.1.6 RANGE_SEL_REG 寄存器(地址 = 14h)
      7. 7.1.7 ALARM_REG 寄存器(地址 = 20h)
      8. 7.1.8 ALARM_H_TH_REG 寄存器(地址 = 24h)
      9. 7.1.9 ALARM_L_TH_REG 寄存器(地址 = 28h)
  9. 应用和实施
    1. 8.1 应用信息
    2. 8.2 典型应用
      1. 8.2.1 设计要求
      2. 8.2.2 详细设计过程
      3. 8.2.3 应用曲线
    3. 8.3 电源相关建议
      1. 8.3.1 电源去耦
      2. 8.3.2 节能
        1. 8.3.2.1 NAP 模式
        2. 8.3.2.2 掉电 (PD) 模式
    4. 8.4 布局
      1. 8.4.1 布局指南
      2. 8.4.2 布局示例
  10. 器件和文档支持
    1. 9.1 文档支持
      1. 9.1.1 相关文档
    2. 9.2 接收文档更新通知
    3. 9.3 支持资源
    4. 9.4 商标
    5. 9.5 静电放电警告
    6. 9.6 术语表
  11. 10修订历史记录
  12. 11机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

典型特性

在 TA = 25°C、AVDD = 5V、DVDD = 3V,VREF = 4.096V(内部)和最大吞吐量的条件下测得(除非另有说明)

ADS8661W 整个输入范围内的输入 I-V 特性

图 5-9 整个输入范围内的输入 I-V 特性

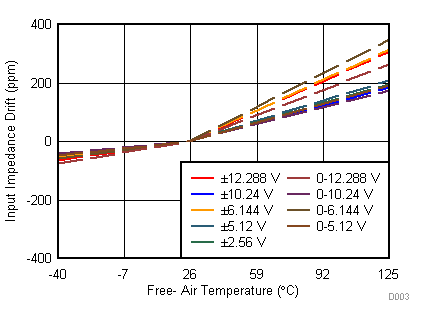

ADS8661W 输入阻抗漂移与温度间的关系

图 5-11 输入阻抗漂移与温度间的关系

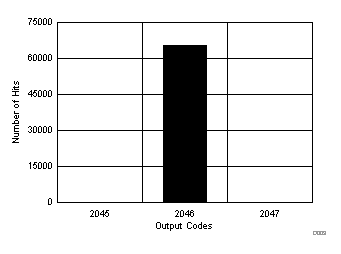

ADS8661W 所有输入范围的中量程输入直流直方图
平均值 = 2046,σ = 0,输入 = 中量程
图 5-13 所有输入范围的中量程输入直流直方图
ADS8661W DNL 与温度间的关系
所有输入范围
图 5-15 DNL 与温度间的关系
ADS8661W 所有代码的典型 INL(所有单极范围)

图 5-17 所有代码的典型 INL(所有单极范围)

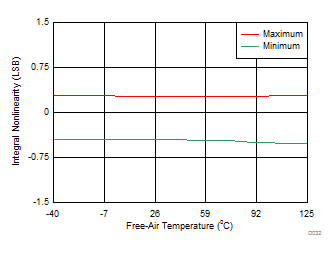

ADS8661W INL 与温度间的关系(所有单极范围)

图 5-19 INL 与温度间的关系(所有单极范围)

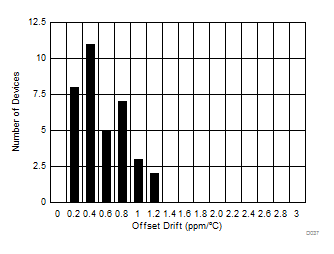

ADS8661W 温漂的典型直方图

图 5-21 温漂的典型直方图
ADS8661W 增益误差漂移的典型直方图

图 5-23 增益误差漂移的典型直方图

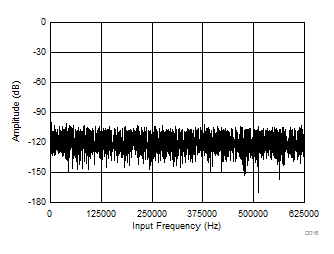

ADS8661W ADS8661W 的典型 FFT 图(所有范围)
点数 = 64k, fIN = 1kHz
图 5-25 ADS8661W 的典型 FFT 图(所有范围)
ADS8661W SNR 与温度间的关系
fIN = 1kHz
图 5-27 SNR 与温度间的关系

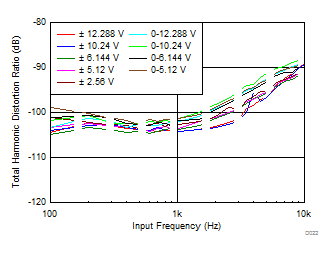

ADS8661W THD 与输入频率间的关系

图 5-29 THD 与输入频率间的关系

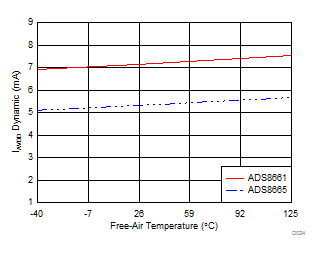

ADS8661W AVDD 电流与温度间的关系

图 5-31 AVDD 电流与温度间的关系
ADS8661W AVDD 电流与温度间的关系(采样期间)

图 5-33 AVDD 电流与温度间的关系(采样期间)

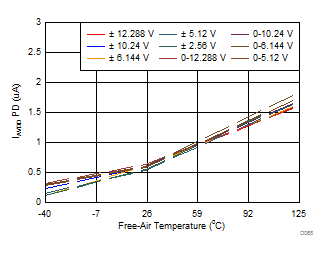

ADS8661W AVDD 电流与温度间的关系(掉电模式)

图 5-35 AVDD 电流与温度间的关系(掉电模式)

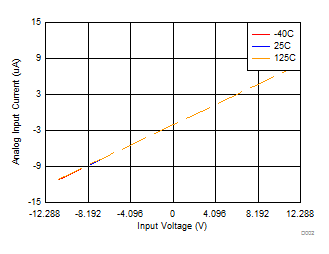

ADS8661W 整个温度范围内的输入 I-V 特性
范围 = ±12.288V
图 5-10 整个温度范围内的输入 I-V 特性
ADS8661W 输入阻抗的典型分布
样本数 = 3398
图 5-12 输入阻抗的典型分布

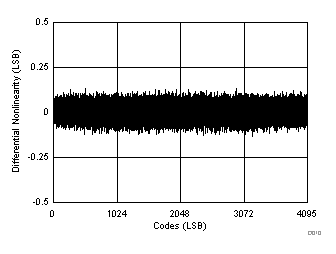

ADS8661W 所有代码的典型 DNL
所有输入范围
图 5-14 所有代码的典型 DNL

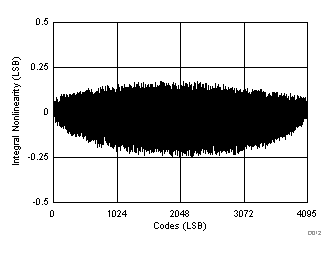

ADS8661W 所有代码的典型 INL(所有双极范围)

图 5-16 所有代码的典型 INL(所有双极范围)
ADS8661W INL 与温度间的关系(所有双极范围)

图 5-18 INL 与温度间的关系(所有双极范围)

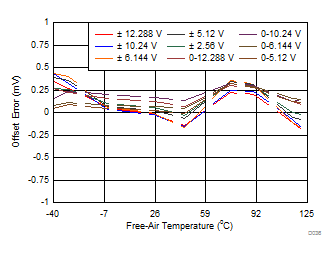

ADS8661W 整个输入范围内的失调电压误差与温度间的关系

图 5-20 整个输入范围内的失调电压误差与温度间的关系

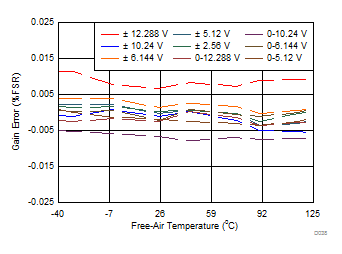

ADS8661W 整个输入范围内的增益误差与温度间的关系

图 5-22 整个输入范围内的增益误差与温度间的关系

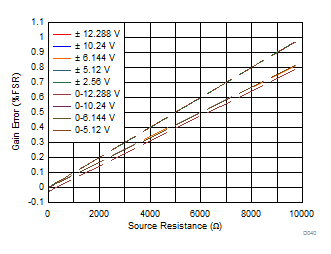

ADS8661W 增益误差与外部电阻 (REXT) 间的关系

图 5-24 增益误差与外部电阻 (REXT) 间的关系
ADS8661W SNR 与输入频率间的关系

图 5-26 SNR 与输入频率间的关系
ADS8661W SINAD 与温度间的关系
fIN = 1kHz
图 5-28 SINAD 与温度间的关系

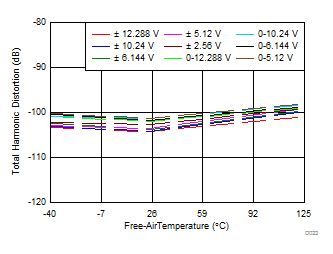

ADS8661W THD 与温度间的关系
fIN = 1kHz
图 5-30 THD 与温度间的关系

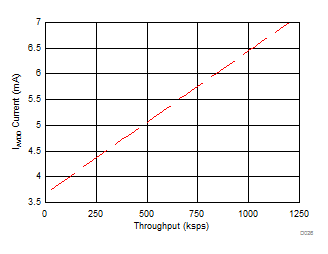

ADS8661W AVDD 电流与吞吐量间的关系

图 5-32 AVDD 电流与吞吐量间的关系
ADS8661W AVDD 电流与温度间的关系(待机模式)

图 5-34 AVDD 电流与温度间的关系(待机模式)
