4.1 硬件要求

需要以下设备来测试此参考设计：

  • ‌一台‌安装了 TwinCAT 自动化软件的 Microsoft® Windows® 个人计算机
  • 一块 LP-AM243 评估板 | 德州仪器 TI.com.cn
  • 一个 BP-AM2BLDCSERVO — AM2x 无刷直流 (BLDC) 伺服电机 BoosterPack
  • 两个 BLY342D-48V-3200 Anaheim Automation 三相无刷直流电机
  • 两个 ROQ-437 EnDat2.2 编码器及电缆
TIDEP-01032 系统硬件配置图 4-1 系统硬件配置
TIDEP-01032 双电机驱动系统设置图 4-2 双电机驱动系统设置
TIDEP-01032 AM243x LP Rev A 和 BLDC BP E2图 4-3 AM243x LP Rev A 和 BLDC BP E2
TIDEP-01032 电机 1 和电机 2 的 BLDC BP E2 连接器图 4-4 电机 1 和电机 2 的 BLDC BP E2 连接器
TIDEP-01032 电机 1 和电机 2 的星型配置图 4-5 电机 1 和电机 2 的星型配置

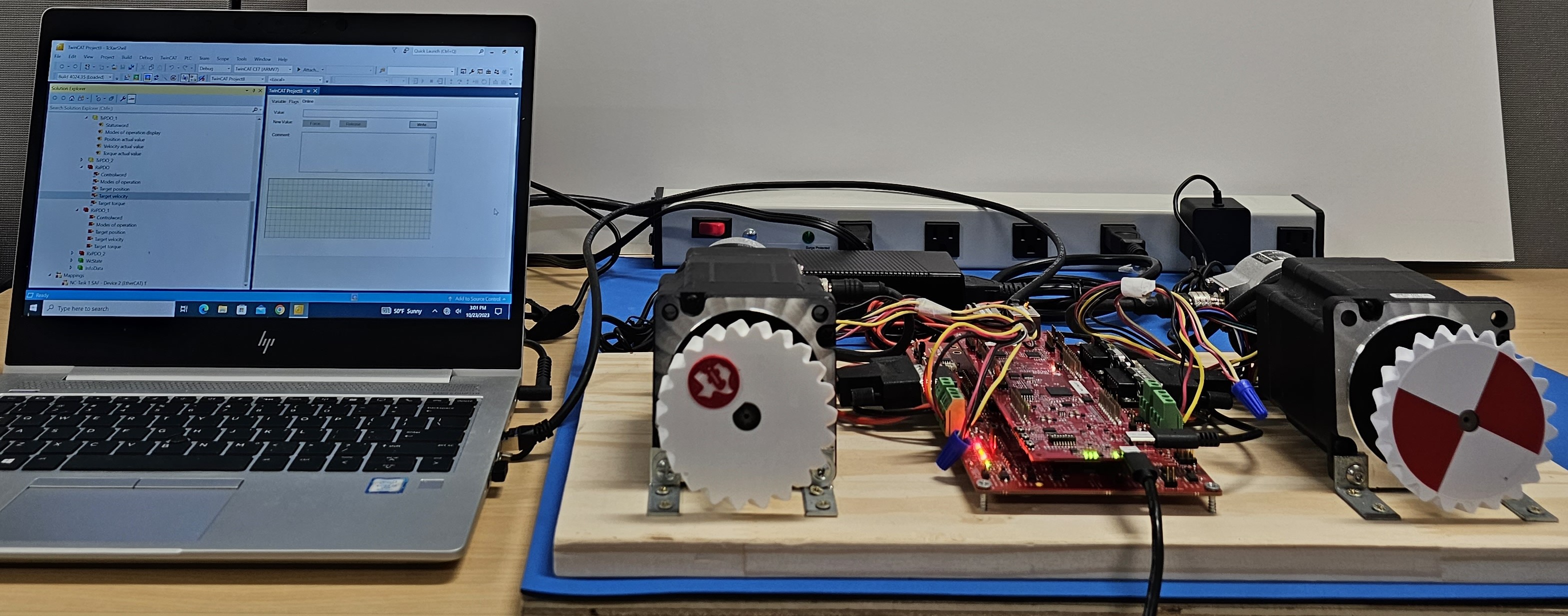

TIDEP-01032 通过 EtherCAT 连接的电机控制设置图 4-6 通过 EtherCAT 连接的电机控制设置
TIDEP-01032 AM243x LP 电源、JTAG 和引导模式图 4-7 AM243x LP 电源、JTAG 和引导模式
