4 性能数据和典型特性曲线

图 4-1 和图 4-2 显示了耦合电感器 SEPIC 控制器的 CC 和 CV 通道的效率结果。图中显示了不同输入电压 VIN 的结果。需要注意的是，效率结果包括输入 EMI 滤波器中的功率损耗。

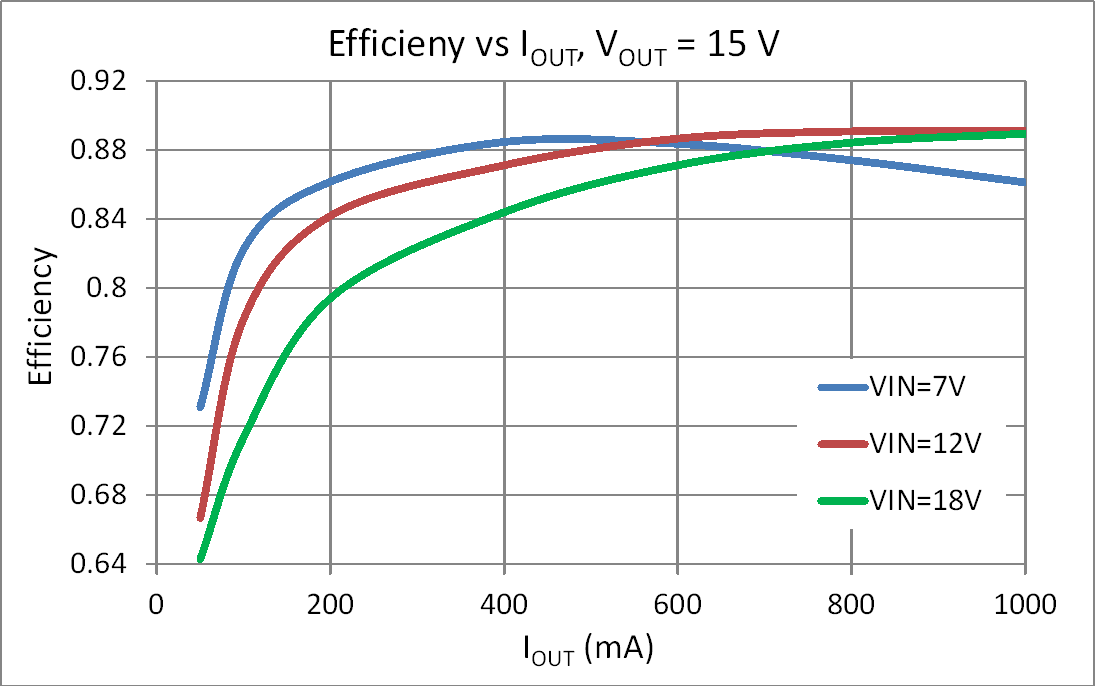

GUID-20200825-CA0I-N54P-KCXK-KC1B1JDHHSTT-low.gif图 4-1 VOUT = 15V 时的 CV SEPIC 效率
GUID-20200825-CA0I-N4R8-V0PW-ZSQDG6FVXHW8-low.gif图 4-2 VOUT = 22V 时的 CC SEPIC 效率
