2.10 断续模式电流限制

图 2-16 图 2-17 和图 2-18 显示了 TPS54A24 断续电流限制功能。如果电流限制事件在断续模式之前的等待时间内持续存在，TPS54A24 将关断。TPS54A24 会在断续时间后重新启动。

图 2-16 显示了 TPS54A24EVM-058 在输出短路时进入断续模式。输出电流中的初始过冲是输出电容器放电。图 2-17 显示了 TPS54A24EVM-058 进入断续模式，其中以更长的时间刻度来显示断续周期。图 2-18 显示了 TPS54A24EVM-058 在短路消除后退出断续模式。

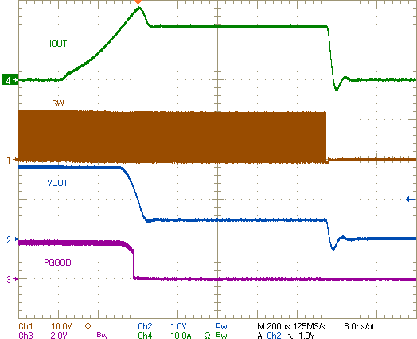

GUID-B03E92BB-0AC3-4683-B55B-9EBA347F6B9F-low.gif图 2-16 TPS54A24EVM-058 断续电流限制
GUID-DB11BE77-9D3C-4627-9623-2D8DEE094CFB-low.gif图 2-18 TPS54A24EVM-058 断续停止
GUID-4FBB4EFE-598A-4808-9753-FB38A5704486-low.gif图 2-17 TPS54A24EVM-058 断续启动
