4.2.1 主页

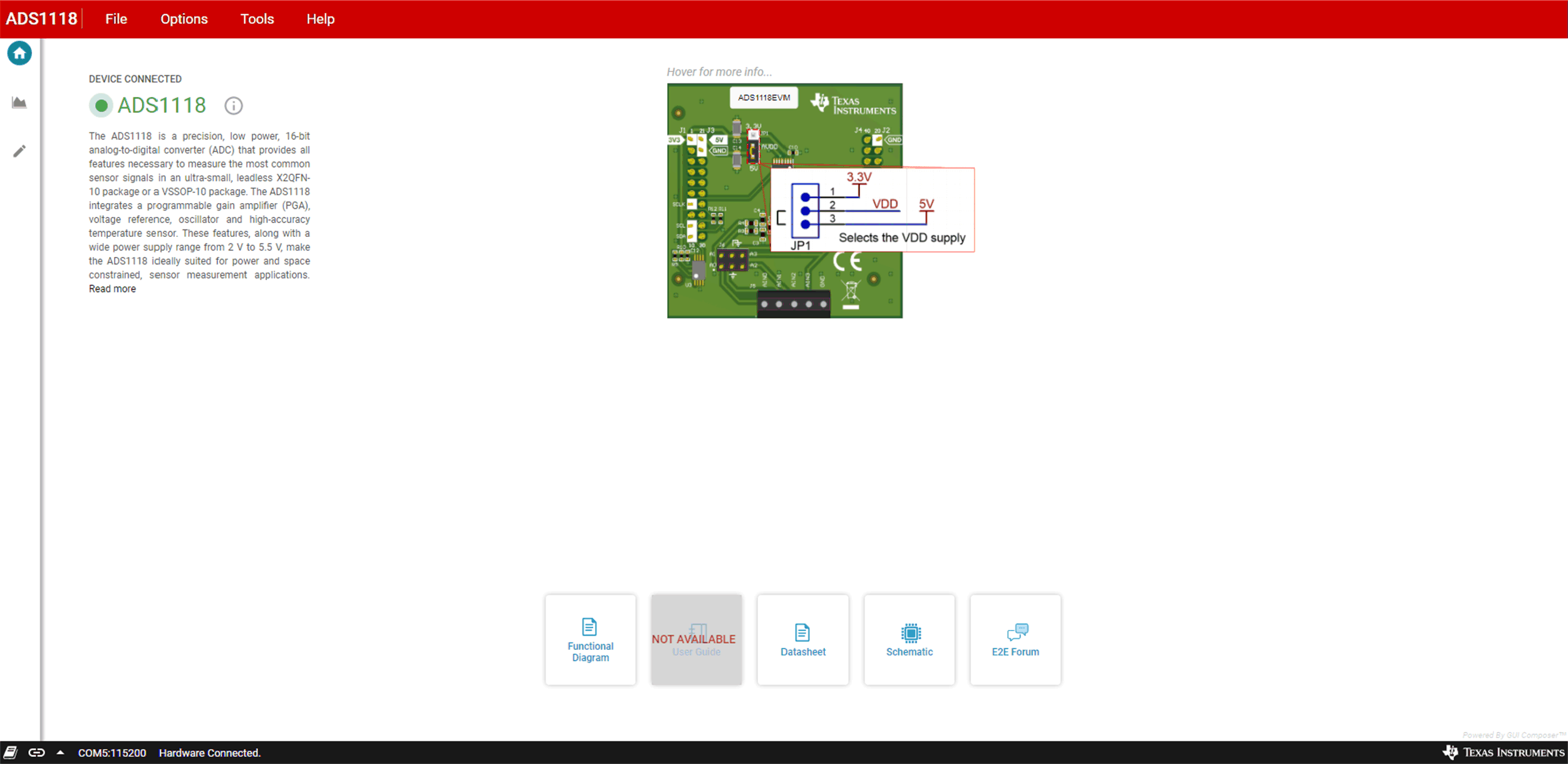

Home（主页）页面包含各种信息的链接。这些链接包括本用户指南、EVM 原理图以及各种支持资源。Home（主页）页面的中间是 ADS1x18EVM 的图示。将光标悬停在用红色标记的各个 EVM 部分，便会显示 ADS1x18 各个跳线位置和引脚连接的详细信息。

GUID-20200911-CA0I-XVVV-NDSR-JNW04PFGHP7L-low.gif图 4-13 EVM 跳线信息

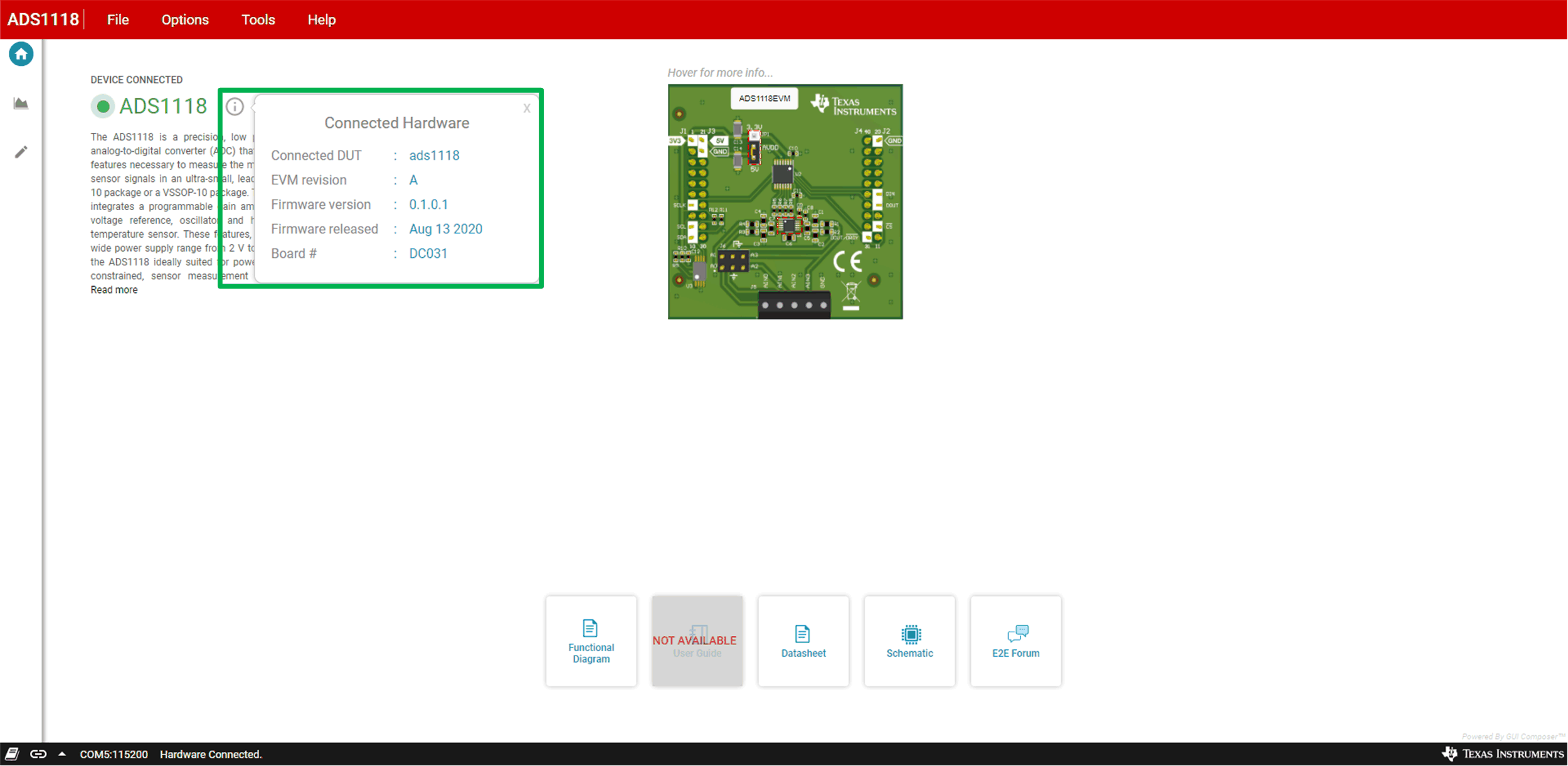

连接状态指示旁边是信息图标。点击该图标会显示与 ADS1x18EVM 相关的具体信息。

GUID-20200911-CA0I-VNNQ-NXBN-SDR9FJLZR1FW-low.gif图 4-14 已连硬件信息

GUI 底部是显示状态信息的黑色栏。该状态显示硬件是否已成功连接至 PC 和所用的 COM 端口。不管选择的导航页面如何，都会显示状态栏。
