4.2.3.1.2 写入寄存器选项

寄存器写入的 GUI 默认选项为 Immediate Write（立即写入）。当选择 Immediate Write（立即写入）时，对任何寄存器配置的更改都会从 GUI 立即写入 ADS1x18 器件。使用 Immediate Write（立即写入）选项可以确保显示的设置就是 ADS1x18 中配置的设置。

如果写入寄存器下拉菜单选项选为 Deferred Write（延迟写入），那么 WRITE REGISTER（写入寄存器）和 WRITE ALL REGISTERS（写入所有寄存器） 会变为启用状态。与读取寄存器按钮的功能相似，WRITE REGISTER（写入寄存器）按钮会写入当前所选寄存器的配置。选择 WRITE ALL REGISTERS（写入所有寄存器） 按钮时，将会写入所有可配置的寄存器。

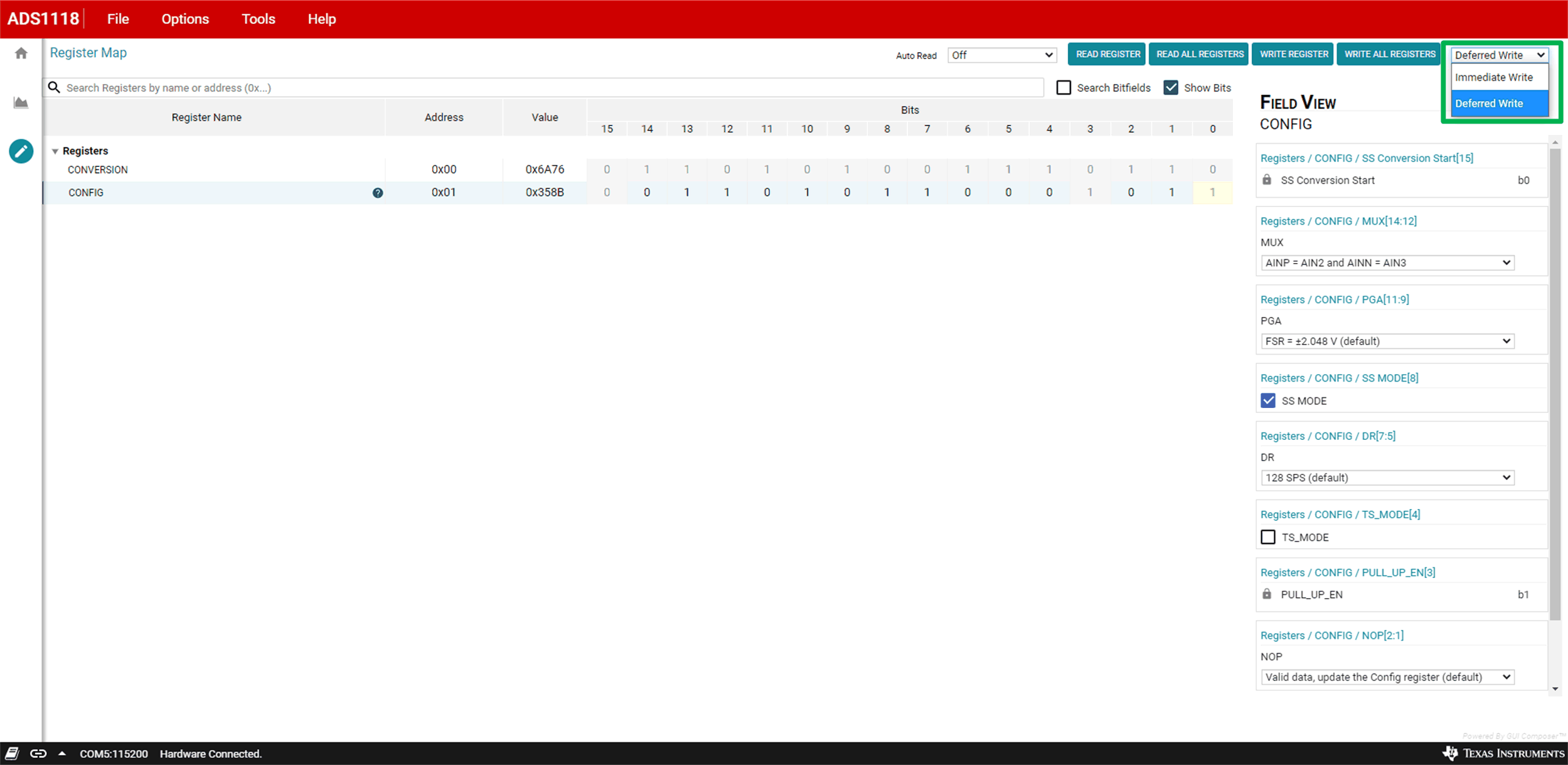

GUID-20200911-CA0I-C5KQ-8L9G-9TH1BKNW227G-low.gif图 4-26 寄存器写入选项
