4.1.1 文件菜单

File（文件）下拉菜单会显示各种可用选项。具体的选项包括：

  • Program Device（程序器件）
  • Analysis Data（分析数据）
    • Save data（保存数据）
    • Load data（加载数据）
  • Register Data（寄存器数据）
    • Save register（保存寄存器）
    • Load register（加载寄存器）
GUID-20200911-CA0I-0BKX-RTH2-KC7VBHQLNCJN-low.gif图 4-4 文件名

只有需要更改重要固件时，应该才有必要使用 Program Device（程序器件）选项。如果有必要对 PAMBoard 固件进行重新编程，则会出现另一个弹出式对话框，其中包括关于编程步骤的信息。

通过使用 Save data（保存数据）选项，Analysis Data（分析数据）会保存到采用逗号分隔值 (CSV) 格式的文件中，以供使用外部程序进行进一步分析。另外，通过选择 Load data（加载数据），可将数据重新载入 GUI 来做进一步检查或分析。

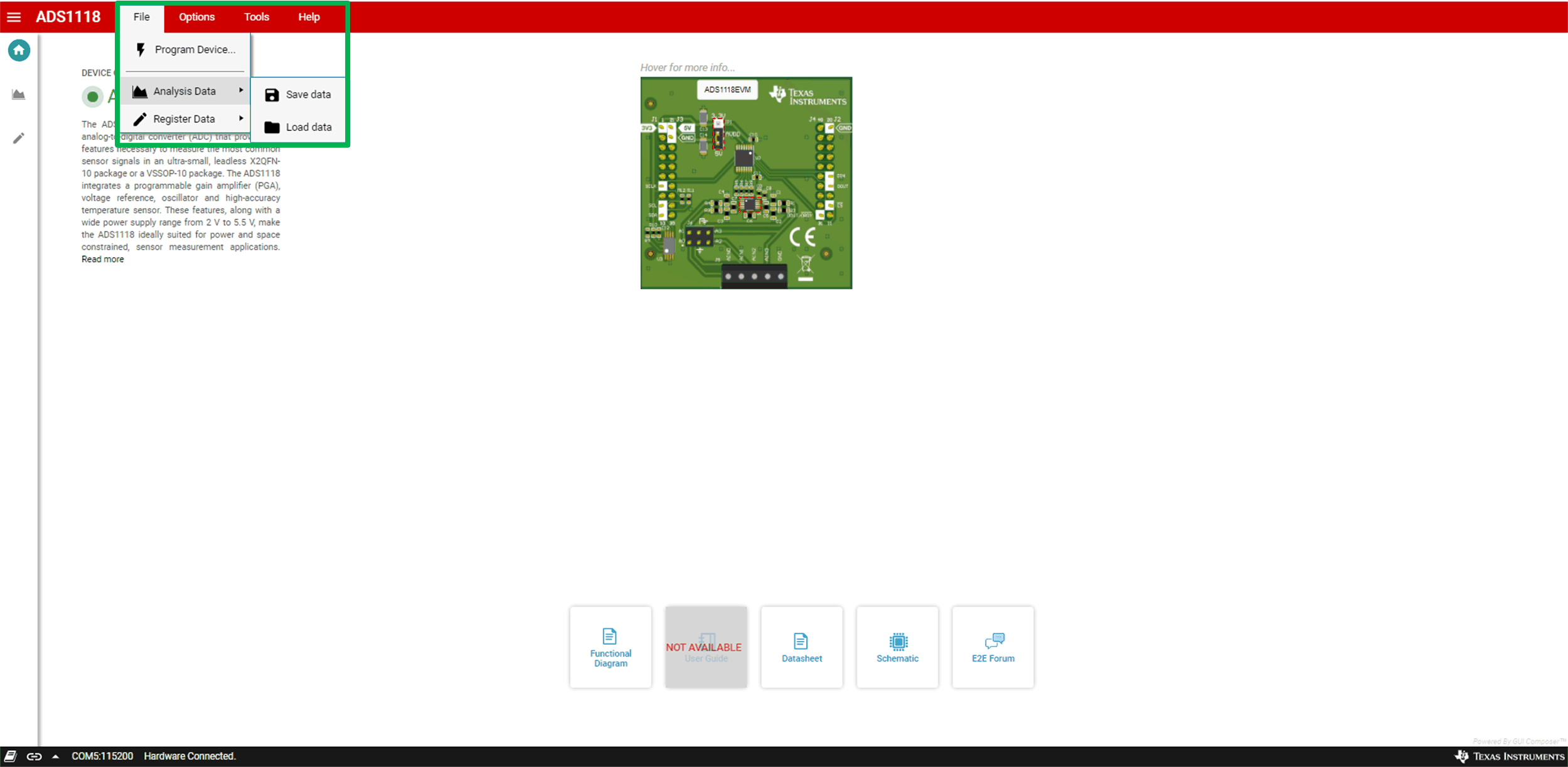

GUID-20200911-CA0I-S7XZ-LN8H-F27BNK9R4M50-low.gif图 4-5 分析数据选项

通过选择 Save register settings（保存寄存器设置），可以保存特定配置的 Register Data（寄存器数据）。在测试各种器件配置时，通过使用 Load register settings（下载寄存器设置），可以将之前保存的配置重新载入 GUI 中。

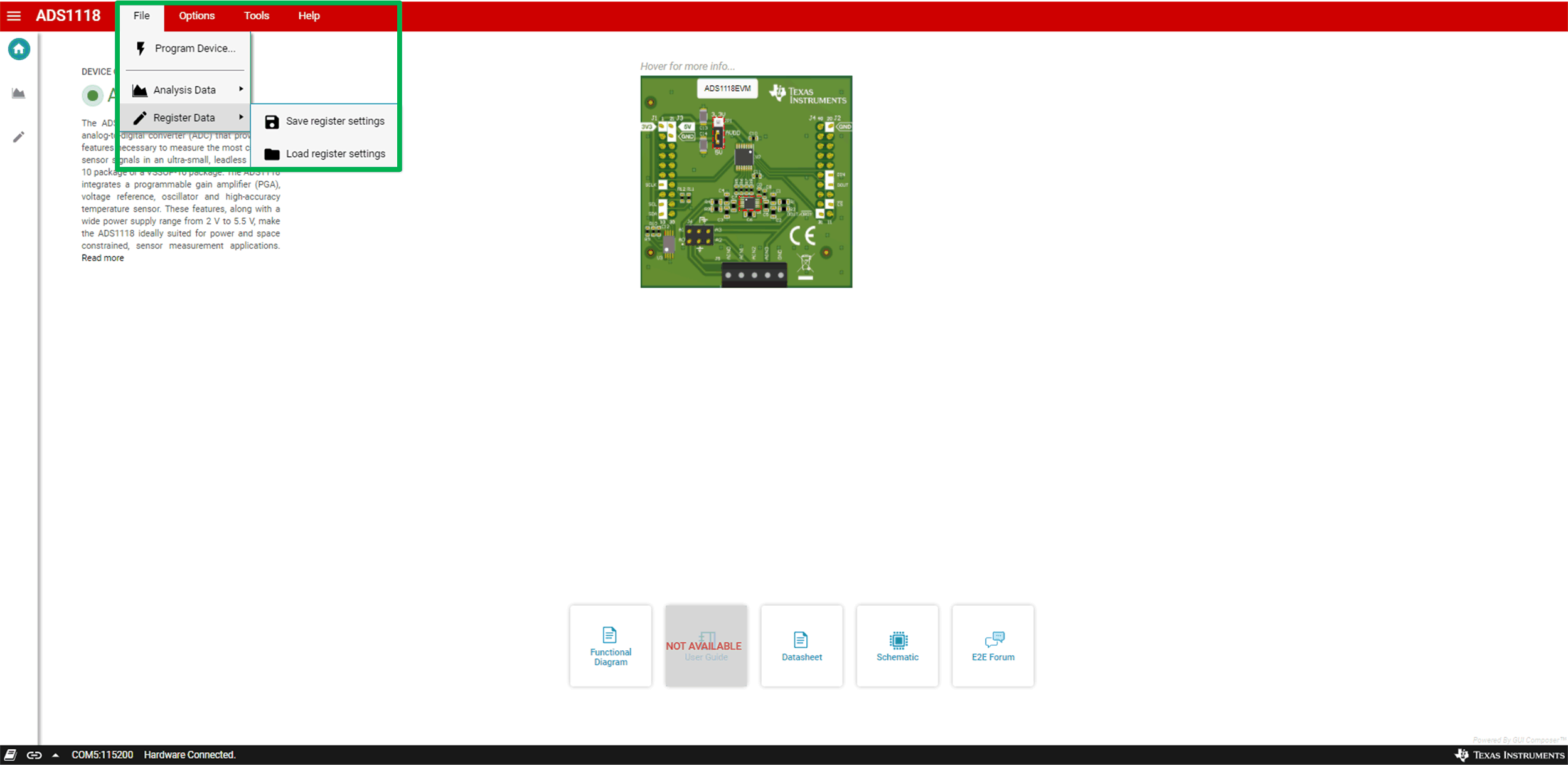

GUID-20200911-CA0I-8LFS-6N2X-SJ5S0ZGDPVPD-low.gif图 4-6 寄存器数据选项
