4.2.3 配置

Register Map（寄存器映射）窗口包含配置相关信息以及来自 ADS1x18 的最后一个转换数据。Conversion （转换）寄存器包含从 ADS1118 读取的最后一个 16 位转换结果值。对于 ADS1018，转换数据为 16 位寄存器中的 12 位左对齐数据。ADS1x18 是可编程器件，而 Config（配置）寄存器是唯一的可编程寄存器，长度为 16 位。

存在多个控制按钮和下拉菜单来配置从 ADS1x18 读写数据时的 Register Map（寄存器映射）读写操作。

Register Map（寄存器映射）窗口的各处都会显示问号图标。点击这些图标便会打开与其所在位置中的项目相关的详细信息。

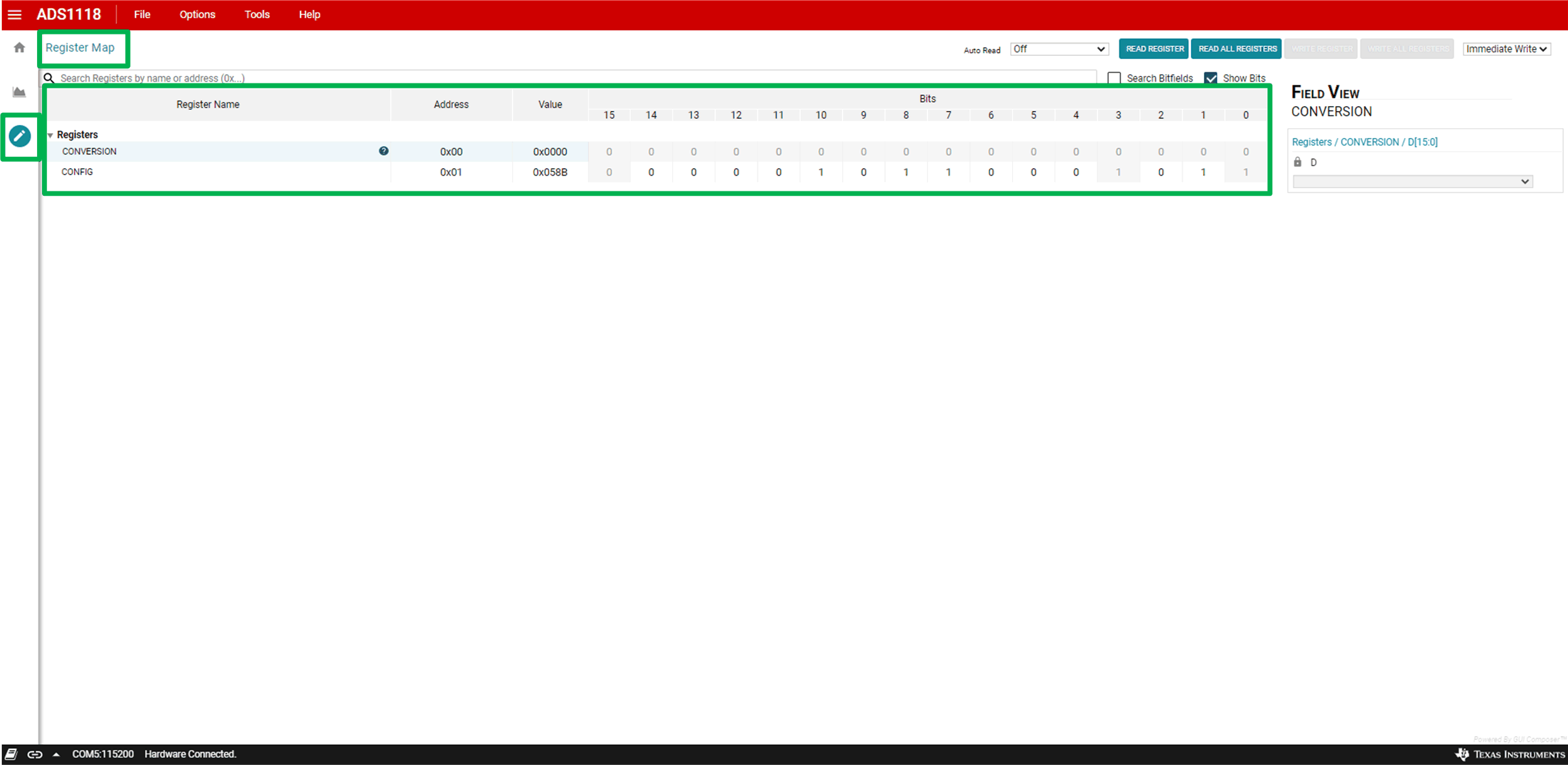

GUID-20201019-CA0I-H28C-XGSP-C2G7FBVXF7WT-low.gif图 4-22 寄存器映射

唯一可配置的寄存器是 Config（配置）寄存器。即使 ADS1x18 器件中只有一个可寻址寄存器，GUI 中也会显示两个寄存器。为了让固件与 GUI 保持同步，所有通信均以 32 位运算的形式执行。返回的第一个 16 位字是转换数据。返回的第二个 16 位字是 ADS1x18 器件使用的 ADS 配置。即使 ADS1x18 器件没有指定的转换寄存器，每个字也都会显示为寄存器数据。Register Map（寄存器映射）数据特定于 ADS1x18EVM 的 GUI 和固件组合。

ADS1x18 器件的配置是通过使用 GUI 窗口右侧 Field View（域视图）中显示的下拉菜单和点击选项来实现的。另外还可以双击各个位来切换位设置。当位设置改变时，Field View（域视图）选项也会根据选择发生变化。

GUID-20200911-CA0I-Z56Q-BJRN-JM32WV6GSDFL-low.gif图 4-23 ADS1x18 配置
