3.2.2.4 ¼ 高压电池电压时的隔离错误

¼ 高压电池电压连接至机箱接地时会构成错误条件。为了理解错误条件的行为，在不同电池电压条件下执行了测量。

GUID-819D1C44-4CAA-4897-B07B-082713FE238F-low.gif图 3-18 400V 电池在 100V 时的隔离错误
 电池电压 = 400V，隔离错误 = 100V
CH1：ISO_POS
CH2：ISO_NEG
CH3：RELAY_NEG
CH4：RELAY_POS

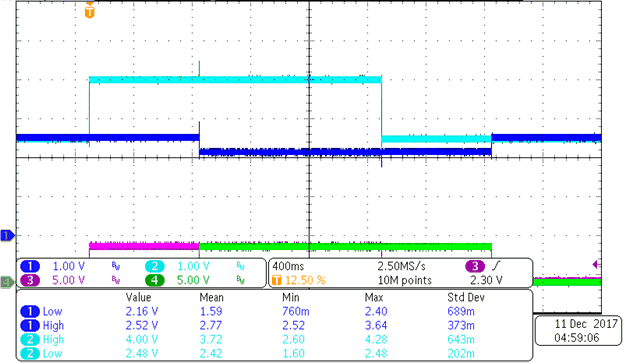

GUID-886269A9-D24A-4C7A-9D99-D79594C07BE8-low.gif图 3-19 450V 电池在 112.5V 时的隔离错误
 电池电压 = 450V，
隔离错误 = 112.5V
CH1：ISO_POS
CH2：ISO_NEG
CH3：RELAY_NEG
CH4：RELAY_POS
表 3-4 ¼ 高压电池电压时的测量数据
高压电池电压
（提供和测量）		 测得的基准电压 测得的 ISO_POS 电压峰值 测得的 ISO_NEG 电压峰值
100.006 2.505 2.5 2.921
150.008 2.504 2.448 3.076
200.003 2.504 2.398 3.232
250.004 2.504 2.346 3.387
300.004 2.504 2.295 3.543
350.004 2.504 2.237 3.699
400.006 2.504 2.191 3.854
450.007 2.504 2.139 4.01

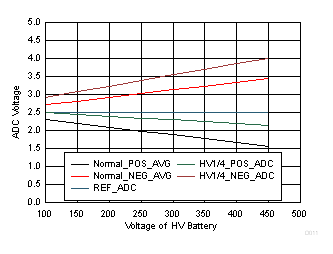

图 3-20 展示了 POS ADC 和 NEG ADC 电压与正常情况下的偏差。当继电器关闭时，POS 和 NEG 都大于预期值并保持恒定。该行为会谐振到从高压部分到机箱接地的隔离错误。

GUID-015B94CB-100E-4392-BF0D-4146DB271748-low.gif图 3-20 ¼ 高压电池电压时的隔离错误行为
