3.2.1 测试设置

执行隔离破损测试时，务必要采取实验室安全团队提供的安全防护措施。测试设置必须符合区域安全规范。按照图 3-6 中所示，将参考设计连接到负载卡、电源和测量装置。使用单个发生器来控制设计电路板的继电器。如果任何一个继电器关闭，则表示用于支持隔离测量的相应分压器（正极或负极分压器）上发生了隔离破损根据设计，将恒定低压电源设为 5V。使用示波器来监视参考设计的模拟电压。在测量过程中，会完成其中一些测试来计算各种误差。使用 6½ 数字万用表 (DMM) 来实现相同目的。将高压电源连接到设计电路板及其负载卡。在不同的电压以及具有不同电阻的多个误差点执行测量。

为了测量隔离漏电流，这里未填充设计中的 R1、R2、R3、R4、R5 和 R6。R14、R15、R16、R17 和 R18 均填充为 1.2MΩ。R21、R22、R23、R24 和 R25 也使用此相同电阻器链来保持对称。负载卡上填充了 100kΩ 电阻器，用作从高压部分到低压部分的分压器。

由于测试设备的限制，其中的一些测量是在低压条件下执行的，然后将相关数据按比例换算为高压条件下的数据。通过适当地更改电阻器和电源，这些测试的功能行为、隔离漏电流均保持完整。

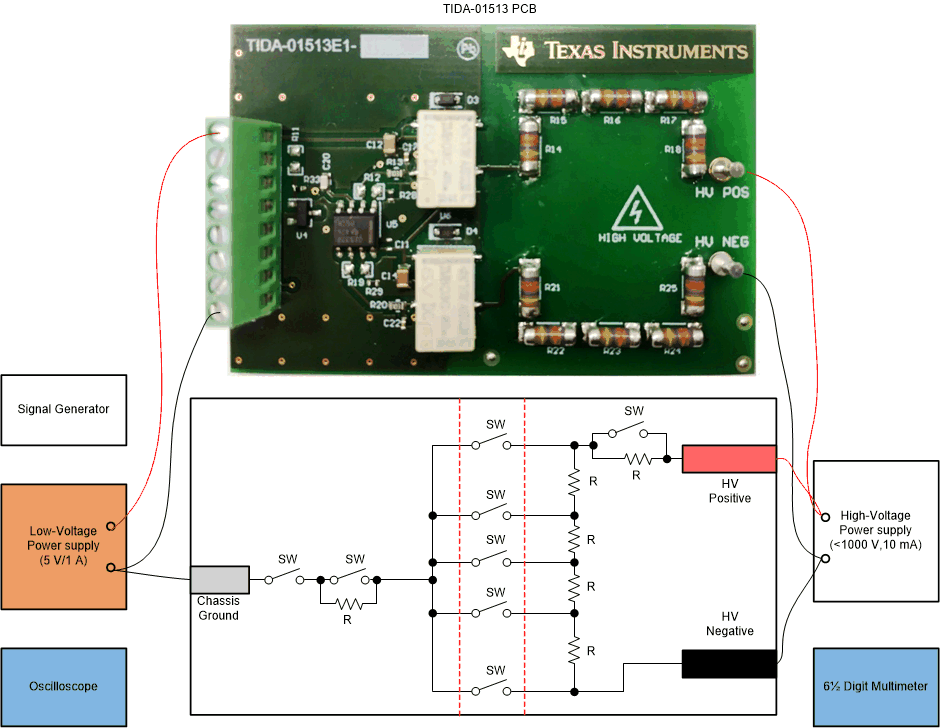

GUID-4A942D08-68B7-4DC0-86F0-B384CE6111D2-low.gif图 3-6 TIDA-01513 测试设置
