5.2 应用 EVM

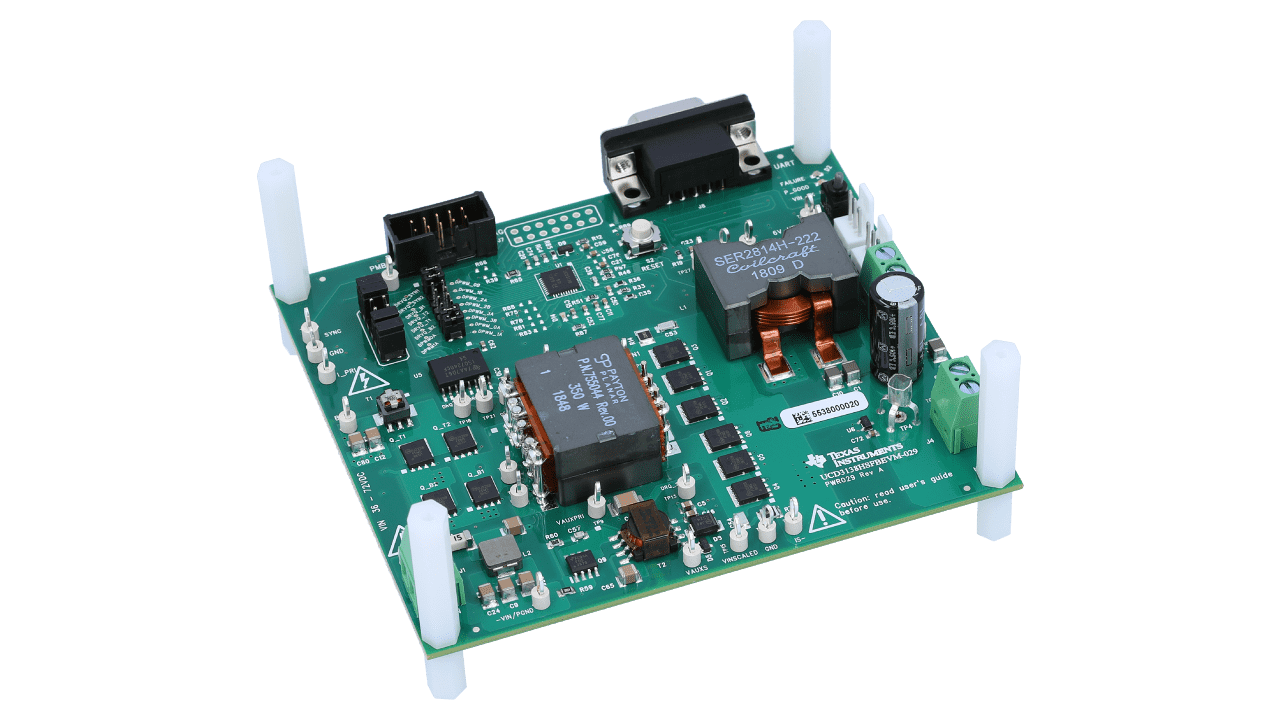

UCD3138x 应用 EVM 展示了各种电源转换器中的 UCD3138x 器件。TI.com 上提供了四个应用 EVM，其中三个需要附带 UCD3138x 控制卡 (CC)。

表 5-2 TI.com 上提供 UCD3138x 应用硬件
UCD3138x 应用套件
评估模块 (EVM) 说明 特殊特性 控制卡？
  • 单相 PFC、双相交错 PFC 或无桥 PFC
  • 360W、400VDC 额定功率
  • 通用交流输入：95VAC 至 265VAC
  • 高 PF 和低 iTHD（负载为 20% 时小于 5%，负载为 100% 时小于 2%）
  • 可实现小于 1 的精度和功耗计量精度
 Y
UCD3138x PFC EVM：UCD3138PFCEVM-026
  • 硬开关式全桥直流/直流
  • 恒定电流和恒定功率
  • 次级侧控制
  • 360W 满载功率
  • 满负载电流为 30A
  • 直流输入：36VDC 至 72VDC
  • 支持具有恒定启动时间的输入电压前馈控制
  • 支持电压模式控制
  • 支持峰值电流模式控制
 N
UCD3138x HSFB EVM：UCD3138HSFBEVM-029
  • 高效、数字控制和独立相移全桥直流/直流电源转换
  • 360W 满载功率
  • 满负载电流为 30A
  • 直流输入：350VDC 至 400VDC
  • 恒定电流和恒定功率
  • 次级侧控制
  • 恒定启动时间
 Y
UCD3138x PSFB EVM：UCD3138PSFBEVM-027
  • 用于直流/直流电源转换的谐振半桥 LLC
  • 支持同步整流
  • 340W 满载功率
  • 满负载电流为 29A
  • 直流输入：350VDC 至 400VDC
  • 具有占空比匹配保护的突发模式逐周期电流限制
  • 过压、过流和欠压功能
 Y
UCD3138x LLC EVM：UCD3138ALLCEVM150
A. 一些 EVM 需要控制卡 (CC)。
