3 方框图

图 3-1 展示了 EVM 的系统方框图。EVM 分为采用 MSP430AFE 的计量部分和采用 MSP430F6638 的应用部分。MSP430AFE 是从计量处理器，MSP430F6638 是主机/应用处理器。这两个 MSP430 器件通过串行外设接口 (SPI) 或通用异步接收器/发送器 (UART)，经由数字隔离器进行通信。

GUID-FD2C9398-4BE9-4136-B102-41C3F0E1AD86-low.gif图 3-1 能量计 EVM 系统方框图

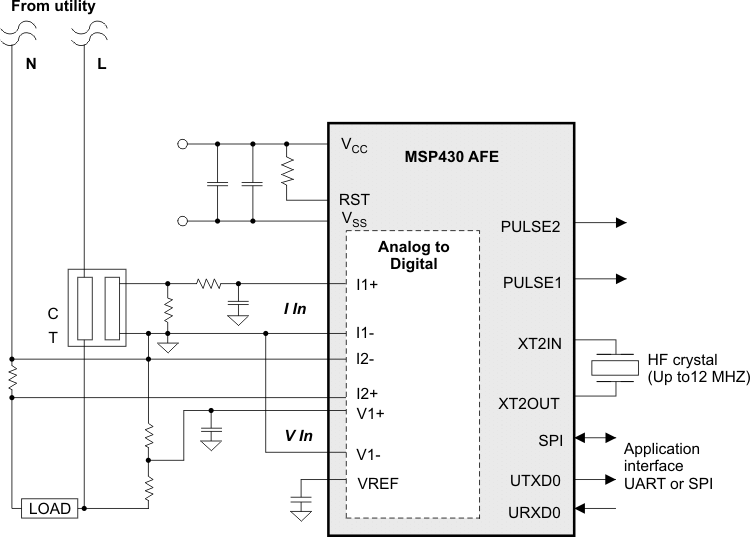

图 3-2 展示了单相能量计应用的高级接口。图中显示了到市电的单相两线制星形连接，具有篡改检测功能。电流传感器连接到每个电流通道，并使用分压器来提供相应的电压。电流互感器 (CT) 具有关联的负载电阻器，必须始终连接该电阻器以保护测量器件。CT 和负载电阻器的选择基于制造商和电能测量所需的电流范围。分流电阻值的选择取决于电流范围、AFE 上 SD24 的增益设置以及功率损耗容差。在选择电压通道的分压电阻时，需要确保对市电电压进行分压后符合对 MSP430 SD24 有效的正常输入电压范围。有关这些详细信息，请参阅 MSP430x2xx 系列用户指南 和器件特定数据表。

GUID-6B75F731-9E7D-44FC-AAF4-5216A4711D91-low.gif图 3-2 使用 MSP430AFE2x3 的单相位两线制星形连接
