5.2 前台进程

前台进程包括器件复位后立即进行的 MSP430 硬件和软件的初始设置。图 5-1 展示了此过程的流程图。

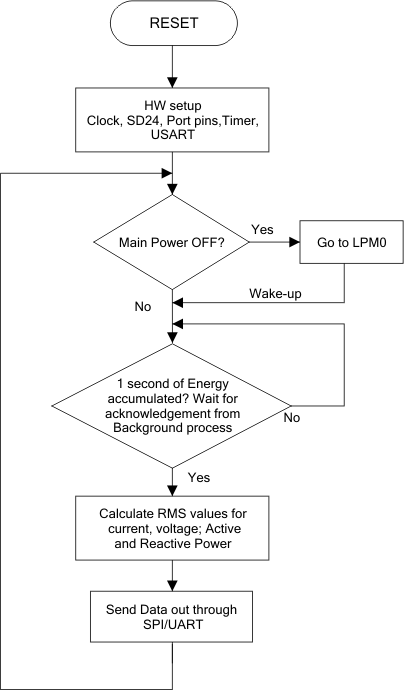

GUID-19409409-C130-4446-83BA-35F19DB314FB-low.gif图 5-1 前台进程

初始化例程涉及模数转换器、时钟系统、通用输入/输出 (GPIO)（端口）引脚、计时器和用于 UART 功能的 USART 的设置。如果主电源关闭且器件进入 LPM0，则进行检查。在正常运行期间，后台进程在每次有数据帧可处理时通过状态标志通知前台进程。这个数据帧包含持续 1 秒的能量累积。这相当于累积了与输入电压信号同步的 50 或 60 个数据样本周期。此外，采样计数器会跟踪在帧周期内已累积的样本数。此计数会随着软件与传入的市电频率同步而变化。数据样本集包括经过处理的电流、电压、有功和无功电能。所有值都累积在单独的 48 位寄存器中，以便进一步处理并获得 RMS 和平均值。
