5.3.4 LED 脉冲生成

在电表中，能耗通常以千瓦时 (kWh) 脉冲的几分之一来测量。此信息可用于准确校准任何仪表或在正常运行期间报告测量结果。为了有效地完成这两项任务，微控制器必须精确地生成和记录这些脉冲的数量。一般要求是生成这些抖动相对较小的脉冲。尽管时间抖动并不表示准确度不佳，但只要将抖动平均化，就会让人对仪表的整体准确度产生负面印象。

样本代码使用平均功耗来生成电能脉冲。每次 SD24 中断时，都会累积平均功耗（由前台进程计算）。此积累过程相当于将功率转化为电能。当累积的电能超过阈值后，便会产生一个脉冲。高于此阈值的电能值将保留下来，然后在下一个中断周期中会有一个新的电能值加到此阈值之上。由于平均功率趋于稳定值，这种产生电能脉冲的方式非常稳定，没有抖动。

该阈值决定了电力公司指定的电能刻度，并且是一个常数，例如，它可以以 kWh 为单位。在大多数仪表中，每千瓦时的脉冲决定了该能量刻度。例如，在此应用中，有功和无功电能每千瓦时产生的脉冲数设置为 1600。在这种情况下的电能刻度 为 1kWh/1600。将生成电能脉冲，也可以通过板上的 LED 进行指示。端口引脚针对脉冲进行切换，并控制每个脉冲的脉冲宽度。

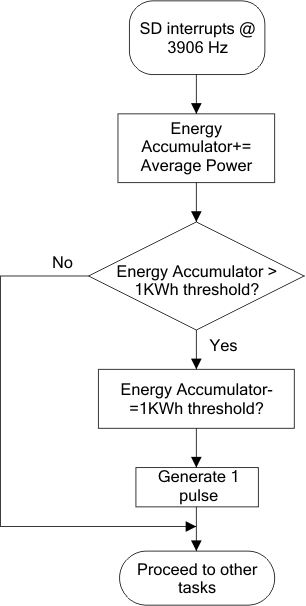

图 5-5 展示了脉冲生成流程图。

GUID-9189FB68-B4BD-4C64-8554-35060005BFCC-low.gif图 5-5 用于电能指示的脉冲生成

平均功率以 0.01W 为单位，1kWh 阈值定义为：

1kWh 阈值 = 1 / 0.01 × 1kW × (每秒的中断数) × (一小时的秒数) = 100000 × 3906 × 3600 = 0x14765AAD400
