ADC 输入建立的机制

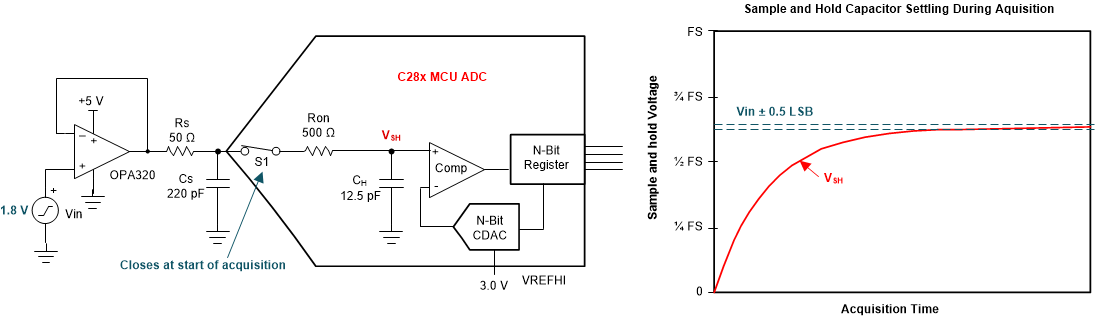

要将检测到的模拟电压转换为数字转换结果,ADC 必须首先在其采样保持电路 (S+H) 中准确捕获施加的输入电压。如图 1-1 所示,这需要在配置的采集窗口时间(也称为 S+H 时间)内,将内部 ADC S+H 电容器 (Ch) 充电至所施加电压的某个可接受容差(通常为 0.5LSB)范围内。

GUID-782E2FAB-BE74-48C6-A15B-284CE0287A55-low.gif 图 1-1 ADC S+H 电容器的建立

考虑到外部 ADC 驱动器电路的有限带宽和建立时间以及内部 ADC S+H 电路的建立时间,快速将 Ch 充电至所施加电压的过程变得复杂。在图 1-1 中,驱动器显示为具有有限带宽的运算放大器 (OPA320),驱动器电路也有意放置了源电阻 (Rs) 和源电容 (Cs),其有限的建立时间由 RC 时间常数决定。请注意,其他电路拓扑可用于驱动 ADC,这些电路可能具有额外的元件,需要对这些元件进行建模以确保适当的建立时间。这些元件可能会意外产生寄生效应,例如传感器的输出阻抗或分压器的有效源电阻。从图 1-1 还可以看到,ADC 具有内部寄生开关电阻 (Ron)。这与 Ch 一起提供了一个会限制建立速度的额外 RC 时间常数。
