失真

在 ADC 对同一信号重复采样的情况下,建立误差通常表现为输入信号失真。在 S+H 电压开始接近上一次采样电压的架构中,输入信号的缓慢移动部分比快速移动部分的建立效果更佳。图 1-2 展示了一种架构,其中序列采样从上一次转换中采样和保持的电压开始建立。

GUID-ED09342D-06C1-485E-AEC5-0569368BDBF6-low.png图 1-2 两次转换之间保持 CH 的采样序列

对于 S+H 电容器在放电状态下开始每个采集阶段的架构,较高输入电压的建立性能较差,从而导致信号调节失真。图 1-3 展示了一种架构,其中序列采样总是从接近零标度的地方开始建立。

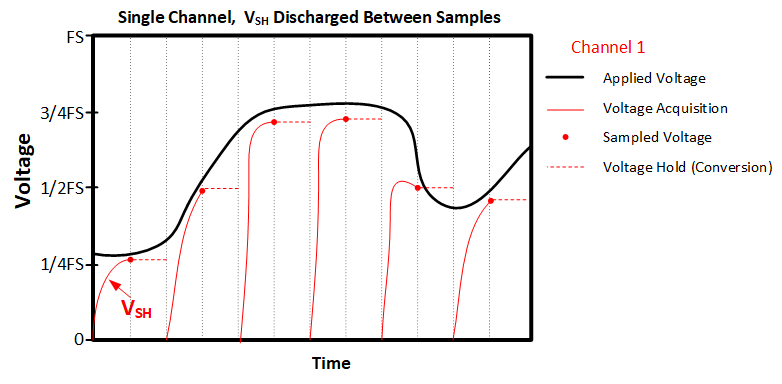

GUID-8689D9F8-B7BF-413C-8FC6-C6CBB7A2B2E1-low.png图 1-3 两次转换之间 CH 放电的采样序列
