构建 ADC 输入模型

OPA350 模型与提供的 F28004x_Ext.opj ADC 输入模型相结合。除了将驱动放大器设置为 OPA350 外,还在 PSpice for TI 文件上执行了以下操作来准备仿真:

  • 将运算放大器电源设置为适当的电压(5.0V 和接地)
  • 将 Vin 设置为满量程电压 (3.0V)
  • 将 Cs 和 Cp 初始值设置为满量程电压 (3.0V)
  • 将 Voa_ss 设置为从直流节点电压分析获得的电压(在下一节中演示)
  • 将 Tacq 和 Tdis 源周期设置为 1000ns(1MHz 触发频率)
  • 将 Tacq 源 S+H 时间设置为 100ns
  • 根据从器件特定数据手册中获得的值来设置 Cp、Ron 和 Ch
  • 将 Cs 设置为计算器提供的标称值
  • 将 Rs 设置为计算器提供的范围中的值(通过设置 R_STEP)

初始电路如图 3-2 所示,tacq 和 tdis 的时序如图 3-3图 3-4 所示。

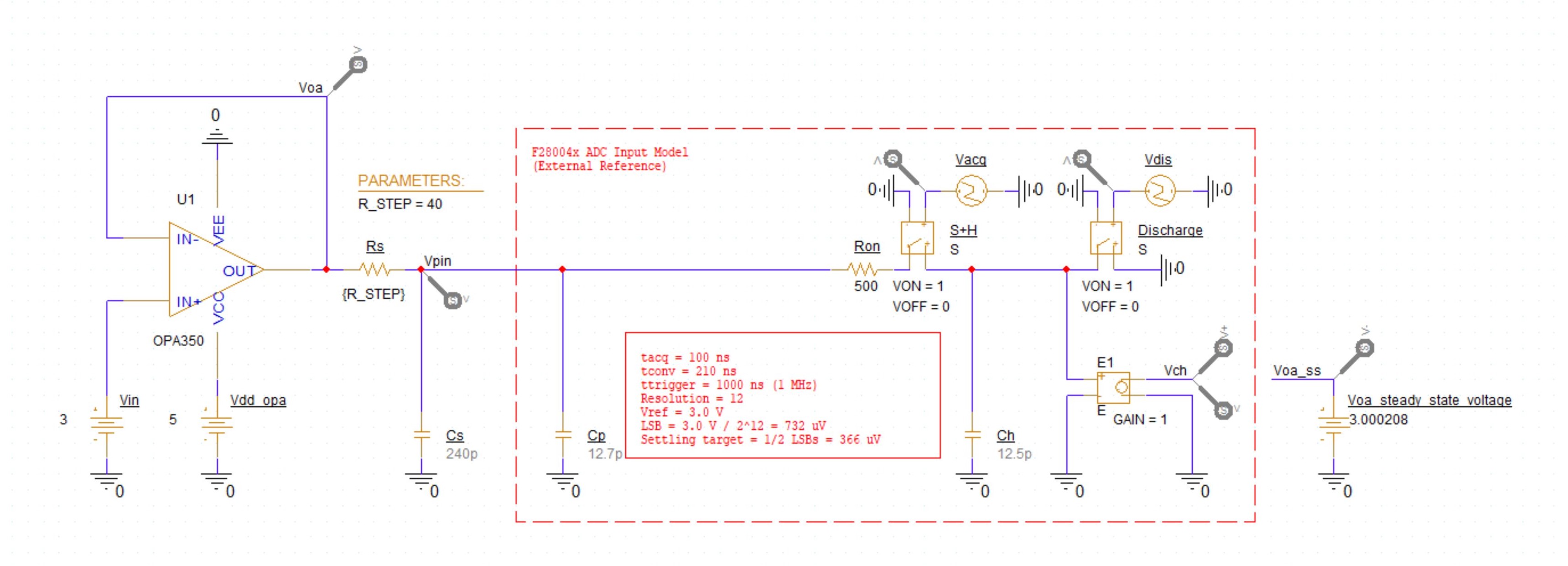

GUID-EEDA5734-9707-4E3D-A971-DF45D6ADBBBF-low.jpg图 3-2 F280049 PSpice for TI 电路示例

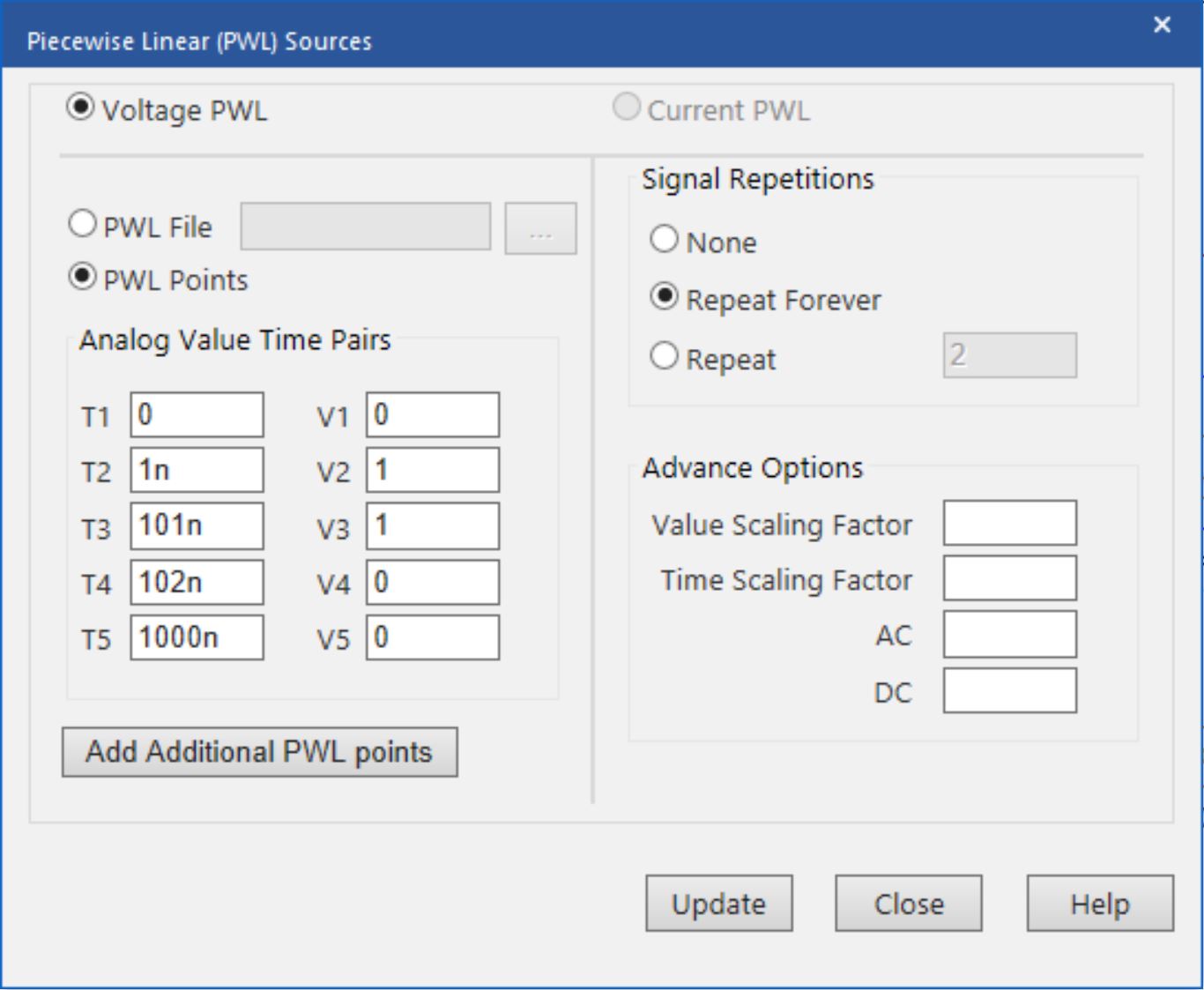

GUID-B611F5F9-B2F2-4694-A507-713907E576AD-low.jpg图 3-3 F280049 Tacq 源时序示例

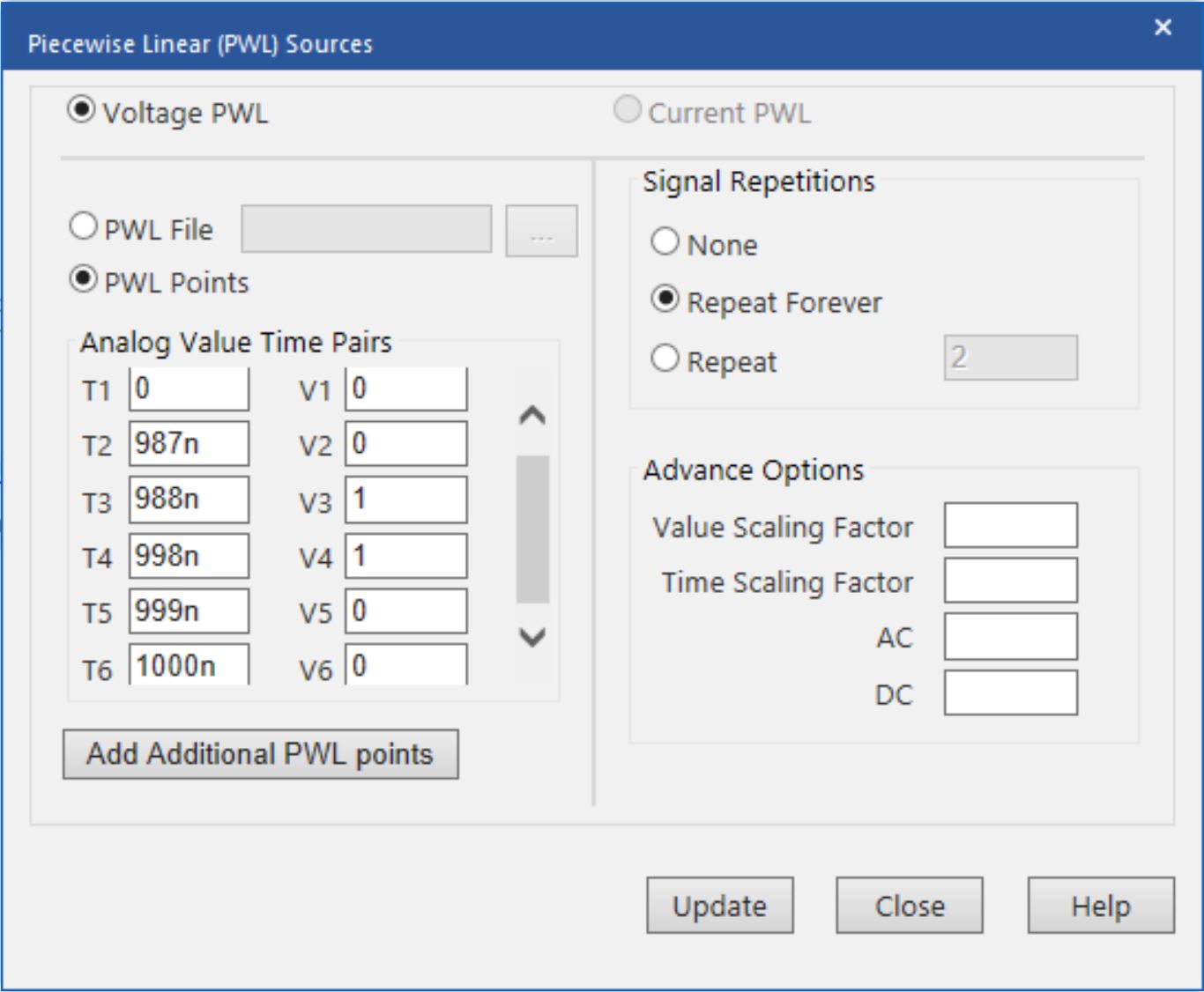

GUID-174B7EF2-95D0-468D-9A92-09BD8C112D2C-low.jpg图 3-4 F280049 Tdis 源时序示例
