用于确定 Voa_ss 的偏置点分析

要最终确定 PSpice for TI 输入模型,请执行偏置点分析,以便在给定具体被评估运算放大器的情况下确定 Voa 的稳态输出值。在 PSpice for TI 中执行偏置点分析需要创建偏置点仿真配置文件。创建仿真配置文件后,请转到“PSpice”➔“Run”以执行分析。使用图 3-5 中所示的仿真配置文件执行偏置点分析

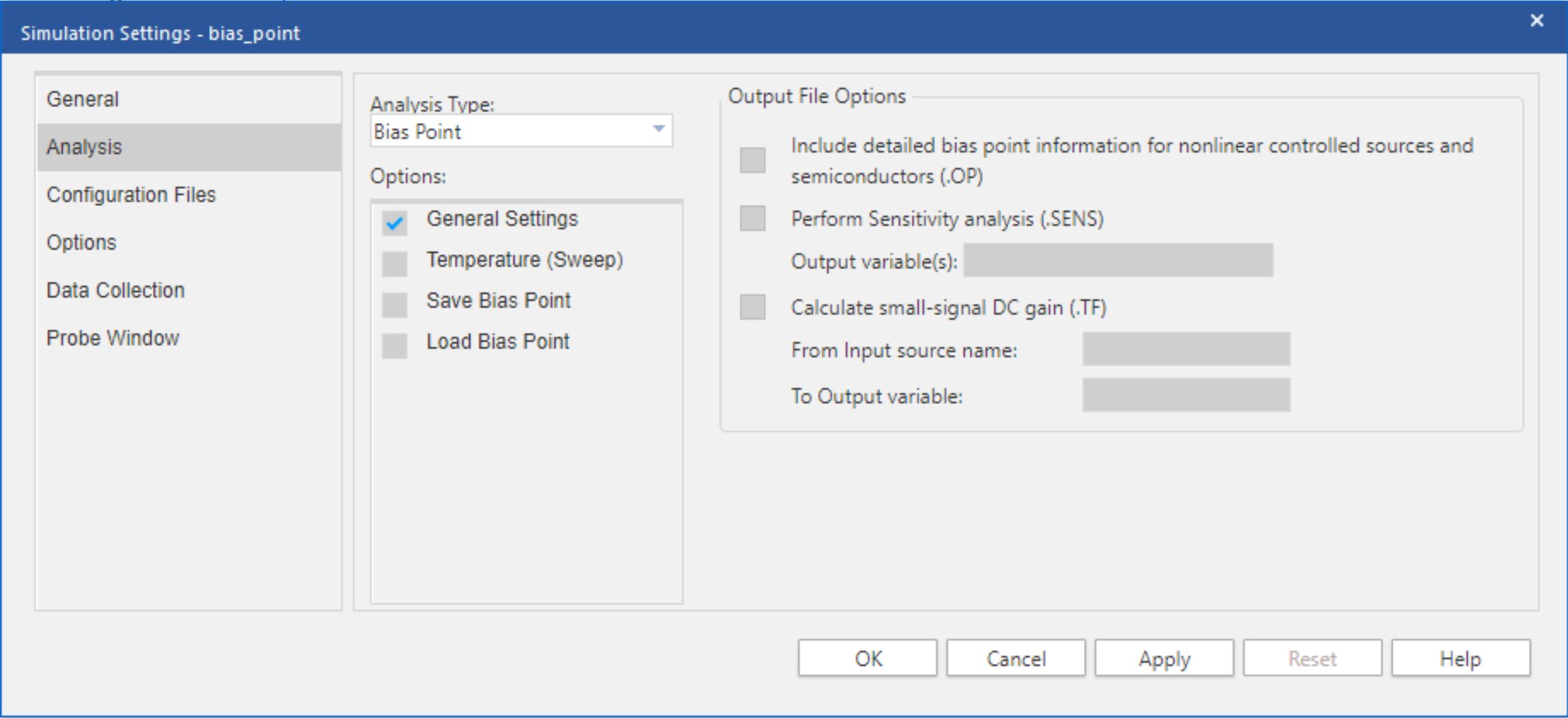

GUID-FD02726C-10EE-4741-A6BA-0B041B68BEAC-low.jpg图 3-5 F280049 偏置点分析仿真配置文件示例

如果偏置点分析不收敛,则必须执行瞬态分析,以便在给定具体被评估运算放大器的情况下确定 Voa 的稳态输出值。有关如何继续的说明,请关闭 PSpice for TI 仿真窗口,然后参阅节 3.6。如果偏置点分析收敛,请关闭 PSpice for TI 仿真窗口。使用 PSpice for TI 原理图捕获窗口左上角的菜单,转到“PSpice”➔“Bias Points”,并启用偏置电压显示。偏置电压应如图 3-6 所示

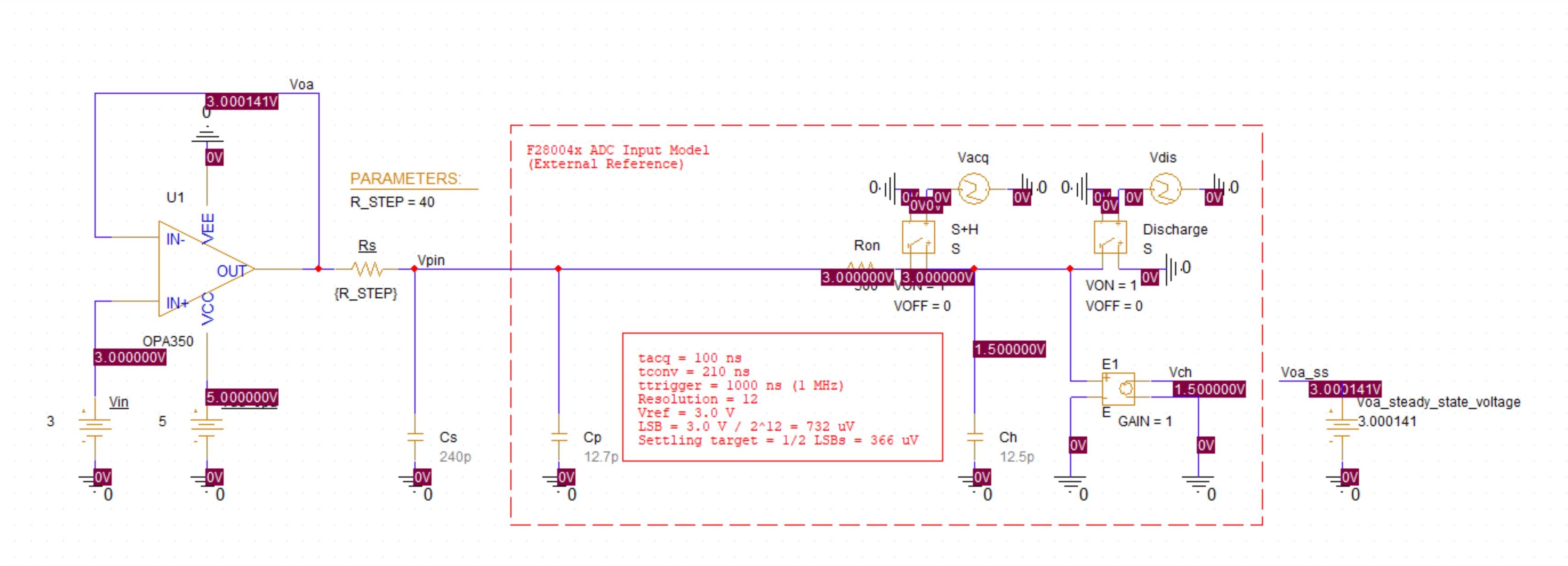

GUID-99EDCD0A-AFD2-4671-A42B-09C73B625E9F-low.jpg图 3-6 F280049 偏置点分析结果示例

具体被评估运算放大器输出端节点的偏置电压是 Voa 的稳态输出值。对于此电路中的 OPA350,该过程可得出:

  • Voa = 3.000141V

将该值复制到 Voa_ss 电压源。

警告: 确保 Voa 的稳态输出值精确到微伏(即小数点后至少有六位数字)。有关如何优化仿真结果的指导,请参阅节 2.5

由于在给定具体被评估运算放大器的情况下,Voa 的稳态输出值已知,因此跳过下一节(节 3.6),并参阅节 3.7了解有关如何继续的说明。

注: 本应用报告的其余部分假设偏置点分析不收敛。如果偏置点分析不收敛,则任何瞬态分析都必须跳过初始偏置点计算。因此,本应用报告中分析的后续瞬态跳过了初始偏置点计算。但是,如果偏置点分析收敛,则任何瞬态分析都不应跳过初始偏置点计算。因此,后续瞬态分析不应跳过初始偏置点计算。出于这一原因,获得的结果可能与本应用报告中提供的结果不同。
