优化 RC 滤波器值的迭代方法

现在,基本仿真已经表明仿真基本可行,可以执行扫描来优化 Rs 元件选择。

要执行扫描,请打开瞬态仿真配置文件并启用“Parametric Sweep”选项。在“Parametric Sweep”设置中,选择全局参数“R_STEP”作为扫描变量。然后选择起始值为 17Ω、结束值为 138Ω、增量为 10Ω 的线性扫描类型,如图 3-12 所示。

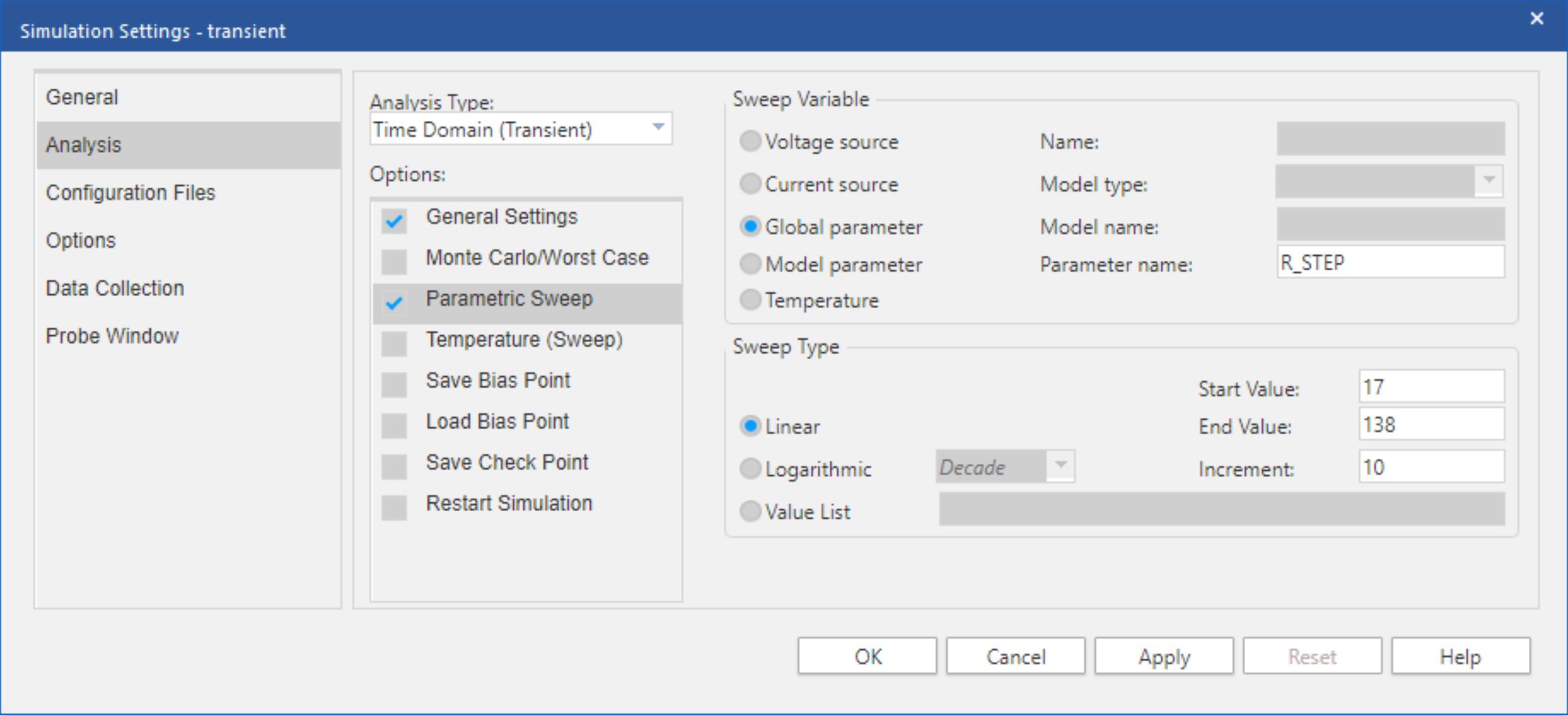

GUID-513E3FE0-D177-475C-BE17-8B5AE9E7E2D0-low.jpg图 3-12 F280049 参数扫描设置示例

执行分析后,删除除 Verror 之外的所有输出,并将 Verror 范围设置为 -30mV 至 +30mV。此外,将波形限制为 +2.95µs 至 +3.15µs,以便更好地观察建立情况。或者,使用 PSpice for TI 仿真窗口左上角的菜单转到“Window”➔“Display Control...”,以访问 TI 提供的预设显示配置列表。恢复“Sweep Results”显示配置。请注意,这些预设显示配置仅在与本应用报告捆绑的 PSpice for TI 工程中可用。图 3-13 显示了 Rs 扫描后的瞬态仿真的输出。

从该输出可以得出结论:

  • Rs 范围内的较高电阻值无法提供足够快的建立。例如,107Ω 仅在分配的 S+H 时间内稳定至 6.1mV,而建立目标为 366µV
  • 进一步调查的合理范围是 20Ω 至 60Ω。确定 Rs 的理想值需要进一步分析,可能包括额外的仿真

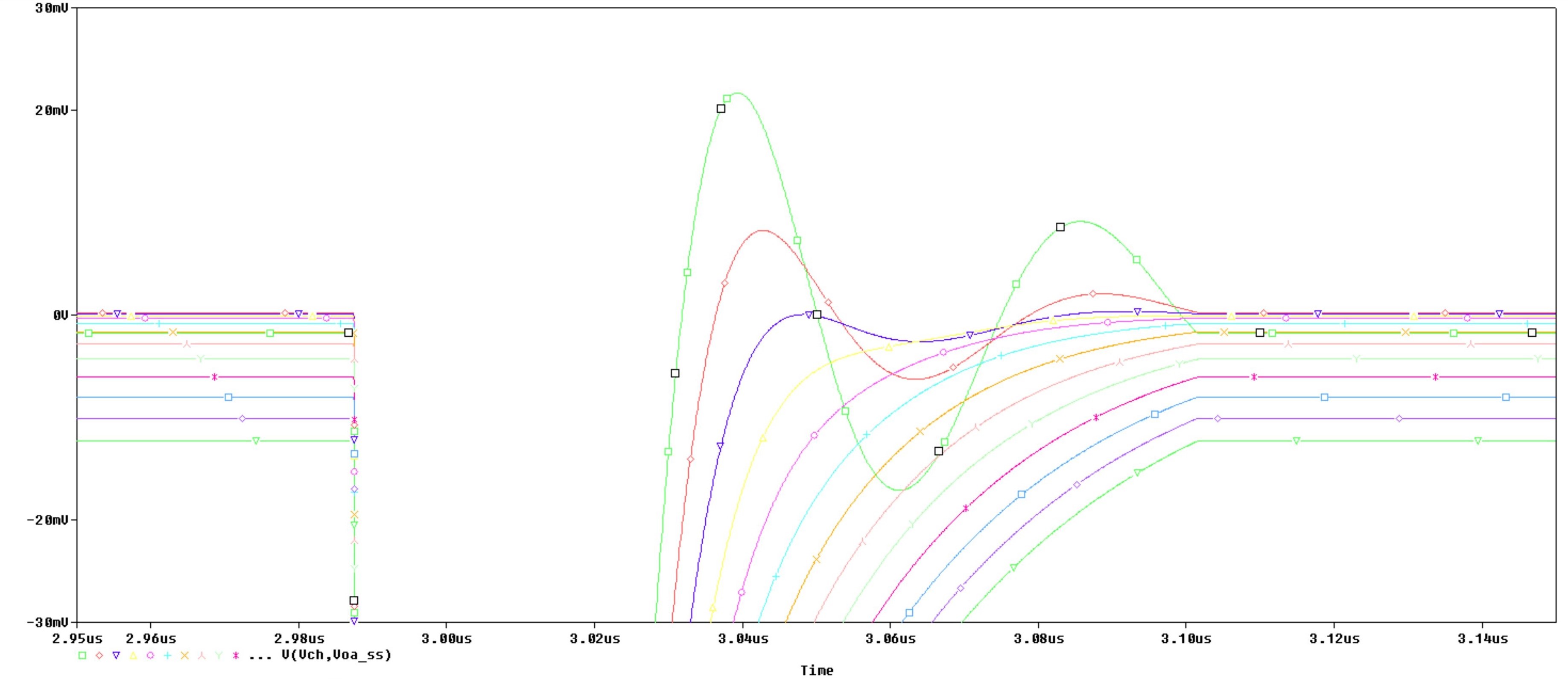

GUID-CE8C423F-FFB5-47B8-A02E-FFD15DC5B726-low.jpg图 3-13 F280049 Rs 初始扫描结果示例

根据初始扫描结果,可能已经能够确定一个或多个可实现充分建立的 Rs 值。如果需要,可通过迭代地缩小线性扫描范围来进一步改进 Rs 元件选择。也可以执行值列表扫描来测试未以线性间隔的 Rs 值。图 3-14 中显示了值列表扫描的仿真配置文件示例。

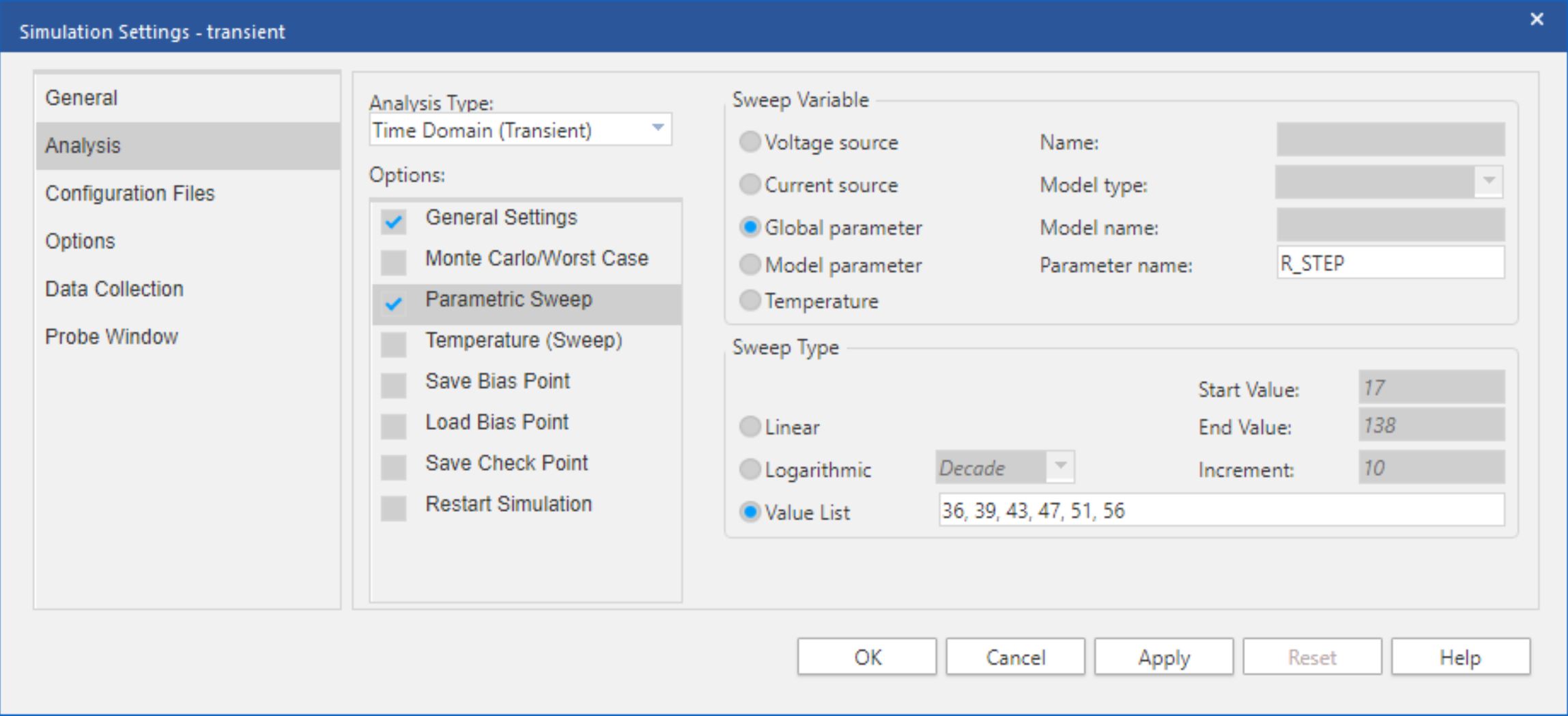

GUID-A4D5194E-EC8E-4D2C-9403-E4C812C0EF8C-low.jpg图 3-14 F280049 参数扫描设置示例

因此,可以选择 Rs 的最终值来实现充分建立。只要迭代次数足够,Rs 的最终值就可以达到理想状态。但是,节 3.9介绍了一种使用性能分析工具更好地选择 Rs 理想值的替代方法。
