3 说明

DLPA3005 是一款高度集成的电源管理 IC，针对 DLP®Pico™ 投影仪系统进行了优化。DLPA3005 采用集成式高效降压控制器，支持多个 LED 投影仪，每个 LED 的电流可高达 16A，串联 LED 的电流可高达 32A。此外，其顶部配有一个 RGB 开关，支持红色、绿色和蓝色 LED 排序。DLPA3005 包含五个降压转换器，其中两个专用于 DLPC 低压电源。另有一个专用于稳压电源，为 DMD 生成三个时序关键型直流电源：VBIAS、VRST 和 VOFS。

DLPA3005 包含多个辅助块，可灵活使用。因此可以量身定制 Pico 投影仪系统。可以使用一个 8 位可编程降压转换器，例如用于驱动 RGB 投影仪风扇或用于提供辅助电源线。当前支持通用 Buck2 (PWR6)。两个 LDO 可用于提供至多 200mA 的低电流。这两个 LDO 预定义为 2.5V 和 3.3V。

DLPA3005 的所有块均可通过 SPI 寻址。此外，该器件还包含以下特性：生成系统复位，电源排序，用于顺序选择活动 LED 的输入信号，IC 自我保护以及用于将模拟信息传送到外部 ADC 的模拟 MUX。

器件信息
器件型号 封装 封装尺寸（标称值）
DLPA3005(1) HTQFP (100) 14.00mm × 14.00mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

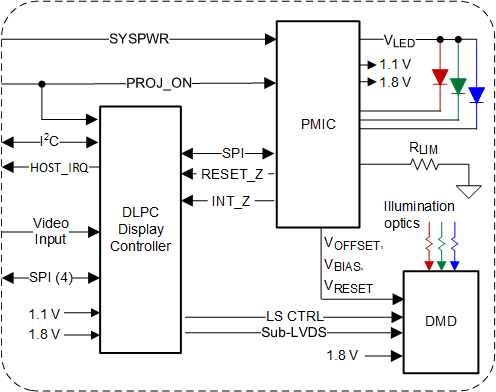

GUID-20221011-SS0I-DLXW-D8CW-30TPC0WB4KSX-low.gif典型简化系统图
