3.4 采用 EnergyTrace 技术的 XDS110-ET 板载调试探针

为了保持开发便利性和成本效益，TI LaunchPad 开发套件集成了板载调试探针，从而免除了高薪聘请编程人员之需。MSPM0G3218 具有 XDS110 调试探针（请参阅#IMAGE_C5G_TXV_VVB），这是一款简单且成本很低的调试器，支持所有 MSPM0 器件衍生产品。

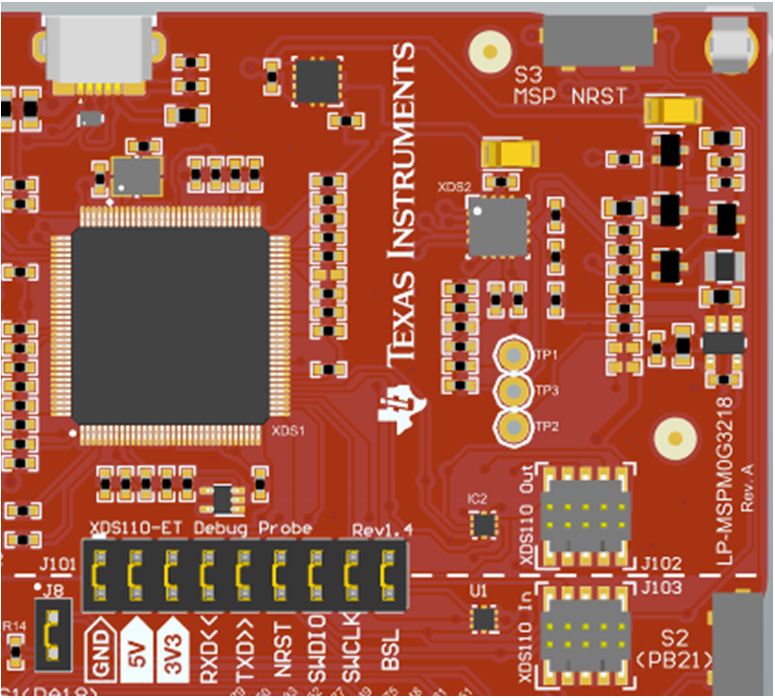

LP-MSPM0G3210 LP-MSPM0G3218 调试程序图 3-4 LP-MSPM0G3218 调试程序

XDS110 ET 还提供了与主机的“反向通道”UART-over-USB 连接，这在调试过程中非常实用，并且有助于轻松与 PC 进行通信。更多详细信息，请参阅节 3.4.1。

利用跳线 J101 处的隔离跳线块，用户可以连接或断开从 XDS110-ET 域进入 MSPM0G3218 目标域的信号。这包括 XDS110-ET SWD 信号、应用 UART 信号以及 3.3V 和 5V 电源。

断开这些连接的原因：

  • 完全消除 XDS110-ET 调试探针的影响，以实现高精度目标功率测量
  • 控制 XDS110-ET 和目标域之间的 3.3V 和 5V 功率流
  • 释放目标 MCU 引脚，用于除板载调试和应用 UART 通信以外的其他目的
  • 提供 XDS110-ET 的编程和 UART 接口，使其可用于板载 MCU 以外的器件。
跳线说明
GND接地
5V来自 USB 的 5V VBUS
3V33.3V 电压轨，源自 XDS110-ET 域中的 VBUS
RXD<<反向通道 UART：目标 M0G3218 通过该信号接收数据。箭头指示信号的方向
TXD>>反向通道 UART：目标 M0G3218 通过该信号发送数据。箭头指示信号的方向
NRSTRST 信号
SWDIO串行线调试：SWDIO 数据信号。
SWCLK串行线调试：SWDCLK 时钟信号
BSL引导加载程序信号
